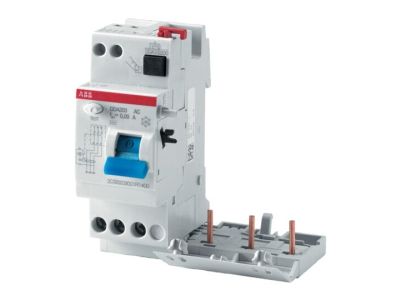

Blok różnicowo-prądowy DDA203 A-25/1, 25A 3P 1A A, pro M compact | 2CSB203101R5250 ABB

Alternatywny kod produktu: 2CSB203101R5250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-25/1 (symbol 2CSB203101R5250) to urządzenie zabezpieczające przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed skutkami sinusoidalnych prądów zmiennych i stałych pulsujących ziemnozwarciowych, chroniąc instalację przed zwarciami doziemnymi. Dodatkowo oferuje zabezpieczenie przed pośrednimi i bezpośrednimi dotykami prądów upływowych (czułość ≥ 30 mA).

• Prąd znamionowy 25A: Kompatybilny z wyłącznikami nadprądowymi o prądzie znamionowym do 25A, zapewniając spójność zabezpieczeń w instalacji.
• 3P (trójfazowy): Przeznaczony do instalacji trójfazowych, z możliwością współpracy z aparaturą modułową.
• Czułość 1A A: Wysoka czułość wykrywania prądów upływowych, umożliwiająca szybkie odłączenie zasilania w przypadku zagrożenia.
• Ochrona AC/DC: Chroni przed prądami upływu zarówno zmiennymi (AC), jak i stałymi pulsującymi (DC), zwiększając zakres zastosowań.
• Współpraca z seriami S200/S300P: Zapewnia modularność i elastyczność montażu w szafach rozdzielczych i tablicach sterowniczych.

Zgodność z Normami

Blok RCD spełnia wymagania normy PN-EN 61008-1 i posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami europejskimi dotyczącymi bezpieczeństwa elektrycznego w zakresie ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Blok różnicowoprądowy DDA203 A-25/1 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazdkowych, oświetleniowych i dedykowanych (np. pralek, zmywarek).
• Obiekty komercyjne – ochrona punktów handlowych, biur, hoteli i innych przestrzeni biurowych.
• Przemysłowe instalacje maszyn i urządzeń – zabezpieczenie obwodów zasilających maszyny i aparaturę sterowniczą.
• Ochrona urządzeń wrażliwych na prądy upływowe – np. w medycynie, laboratoriach lub centrach danych.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, wyłącznie po całkowitym odłączeniu napięcia w instalacji. Blok należy montować na szynie DIN zgodnie z instrukcją producenta wyłączników serii S200/S300P. Po zamontowaniu należy przeprowadzić test działania przyciskiem „TEST” oraz sprawdzić szczelność połączeń. Regularne przeglądy okresowe (co 6-12 miesięcy) są zalecane w celu utrzymania pełnej sprawności ochronnej.

FAQ

• Jaka jest maksymalna obciążalność prądowa bloku? Maksymalny prąd znamionowy wynosi 25A, co oznacza kompatybilność z wyłącznikami nadprądowymi o takim samym prądzie znamionowym.
• Czy blok jest przeznaczony do instalacji jednofazowych? Blok DDA203 A-25/1 jest urządzeniem trójfazowym (3P), dlatego nie nadaje się do instalacji jednofazowych. Do ochrony obwodów jednofazowych należy stosować odpowiednie bloki RCD 1P lub 1P+N.
• Jak często należy przeprowadzać test działania bloku? Zaleca się przeprowadzanie testu działania (przycisk „TEST”) co najmniej raz na 6 miesięcy, aby zapewnić prawidłowe funkcjonowanie ochrony przeciwporażeniowej.
