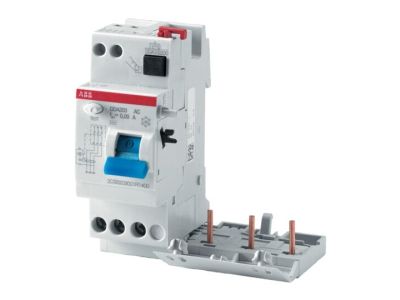

Blok różnicowo-prądowy DDA203 A-25/0,1, 25A 3P 100mA A, pro M compact | 2CSB203101R2250 ABB

Alternatywny kod produktu: 2CSB203101R2250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-25/0,1 (symbol 2CSB203101R2250) to zaawansowane rozwiązanie ochronne przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi prądami ziemnozwarciowymi, a także przed pośrednimi i bezpośrednimi stycznościami prądowymi o czułości do 30 mA. Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 25A: Zapewnia kompatybilność z wyłącznikami nadprądowymi serii S200 i S300P, umożliwiając budowę systemów ochronnych o wysokiej niezawodności.
• Prąd różnicowy 100mA: Ochrona przed upływami prądów ziemnozwarciowych, minimalizująca ryzyko porażenia i pożaru w instalacjach 3-fazowych.
• Typ A: Wykrywa i reaguje na sinusoidalne prądy zmienne oraz stałe pulsujące prądy ziemnozwarciowe – standardowe zagrożenia w instalacjach elektrycznych.
• Ochrona 3-fazowa (3P): Pełna ochrona wszystkich trzech faz, idealna do zasilania maszyn, urządzeń przemysłowych i rozdzielnic.
• Montaż kompaktowy: Zajmuje niewiele miejsca w rozdzielnicy, ułatwiając zabudowę z wyłącznikami modułowymi.

Zgodność z Normami

Blok RCD DDA203 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami PN-EN 61008-1, PN-EN 60947-2 oraz innymi obowiązującymi standardami bezpieczeństwa dla aparatury rozdzielczej.

Zastosowanie

Blok różnicowo-prądowy DDA203 A-25/0,1 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń AGD.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa.
• Przemysłowe instalacje maszynowe – zasilanie urządzeń o wysokim prądzie znamionowym i wymaganiach dotyczących ciągłości pracy.
• Rozdzielnice przemysłowe i szafy sterownicze – budowa systemów ochronnych w układach 3-fazowych.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie montowany blok. Urządzenie należy zainstalować na szynie DIN, zabezpieczając je przed przypadkowym wysunięciem. Połączenia wykonywać zgodnie z oznaczeniami L1, L2, L3, N i PE. Po montażu przeprowadzić test funkcjonalny zgodnie z instrukcją obsługi. Wszystkie prace muszą być zgodne z obowiązującymi przepisami i normami.

FAQ

• Jaki jest typ czułości bloku RCD? Typ A – reaguje na sinusoidalne prądy zmienne oraz stałe pulsujące prądy ziemnozwarciowe, co zapewnia kompleksową ochronę w większości instalacji.
• Czy blok DDA203 nadaje się do instalacji 1-fazowych? Nie – zaprojektowany jest do współpracy z 3-fazowymi wyłącznikami nadprądowymi serii S200 i S300P, dlatego stosowany jest w instalacjach trójfazowych.
• Jakie są maksymalne parametry prądowe bloku? Prąd znamionowy wynosi 25A, co pozwala na współpracę z wyłącznikami nadprądowymi o prądzie znamionowym do 25A. Dokładne dane znajdują się w dokumentacji technicznej.
