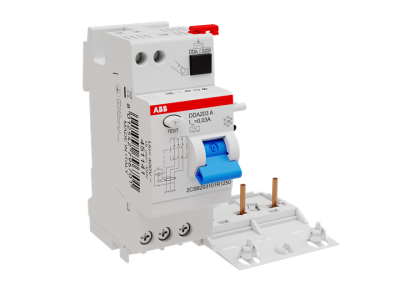

Blok różnicowo-prądowy DDA203 A-25/0,03, 25A 3P 30mA A, pro M compact | 2CSB203101R1250 ABB

Alternatywny kod produktu: 2CSB203101R1250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-25/0,03 (symbol 2CSB203101R1250) to zaawansowane zabezpieczenie różnicowoprądowe dedykowane do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Przeznaczony do ochrony obwodów trójfazowych o prądzie znamionowym 25A i czułości 30mA, zapewnia kompleksową ochronę przed prądami upływowymi, zwarciami doziemnymi oraz pośrednimi i bezpośrednimi dotykami przewodów pod napięciem.

• Prąd znamionowy 25A 3P: Zapewnia ochronę dla obwodów trójfazowych o obciążeniu do 25A, kompatybilny z wyłącznikami kompaktowymi serii S200/S300P.
• Czułość 30mA: Szybka reakcja na minimalne prądy upływowe – chroni przed porażeniem, minimalizując ryzyko zagrożeń dla zdrowia i życia.
• Ochrona przed prądami AC i DC pulsującymi: Zapewnia skuteczną detekcję zarówno sinusoidalnych prądów zmiennych, jak i stałych prądów upływowych, typowych dla nowoczesnych układów zasilania.
• Dodatkowa ochrona przed dotykiem pośrednim i bezpośrednim: Spełnia wymogi norm bezpieczeństwa dla instalacji niskonapięciowych, redukując ryzyko porażenia.
• Montaż kompaktowy: Kompatybilny z systemami modułowymi, oszczędza miejsce w rozdzielnicy i ułatwia montaż w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Blok DDA203 spełnia wymagania normy PN-EN 61008-1, PN-EN 60947-2 oraz dyrektyw unijnych dotyczących bezpieczeństwa instalacji elektrycznych. Posiada deklarację zgodności CE, potwierdzającą zgodność z europejskimi standardami ochrony przeciwporażeniowej.

Zastosowanie

Blok różnicowo-prądowy DDA203 znajduje szerokie zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej, zarówno w nowoczesnych budynkach, jak i w środowiskach przemysłowych.

• Instalacje mieszkaniowe – zabezpieczenie gniazd, obwodów oświetleniowych i gniazd ogólnych w domach i mieszkaniach.
• Obiekty komercyjne – ochrona linii zasilających w biurach, centrach handlowych, hotelach i budynkach użyteczności publicznej.
• Przemysł lekki i średni – zabezpieczenie maszyn i urządzeń w zakładach produkcyjnych, warsztatach i magazynach.
• Ochrona obwodów gniazd w instalacjach zasilających urządzenia o dużym poborze mocy, np. klimatyzatory, piece, agregaty prądotwórcze.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z wytycznymi producenta wyłączników serii S200/S300P. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok należy zamontować na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi modułami. Podłączenie przewodów fazowych L1, L2, L3 oraz Neutralnego N powinno być wykonane z zachowaniem kierunku przepływu prądu (oznaczenia na obudowie). Po montażu przeprowadzić test działania przyciskiem „Test” – weryfikacja poprawności działania powinna być powtarzana okresowo zgodnie z obowiązującymi przepisami.

FAQ

• Czy blok DDA203 współpracuje z innymi seriami wyłączników niż S200/S300P? Tak, blok jest kompatybilny wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P – sprawdź dokumentację techniczną w celu potwierdzenia zgodności.
• Jakie jest maksymalne obciążenie, które może chronić ten blok? Blok przeznaczony jest do obwodów o prądzie znamionowym 25A – nie należy przekraczać tego limitu, aby zachować skuteczność ochrony.
• Czy blok wymaga okresowej kalibracji? Nie – blok różnicowoprądowy nie wymaga kalibracji, jednak zaleca się regularne testowanie przyciskiem „Test” (zalecana częstotliwość: co 6 miesięcy lub zgodnie z lokalnymi przepisami).
