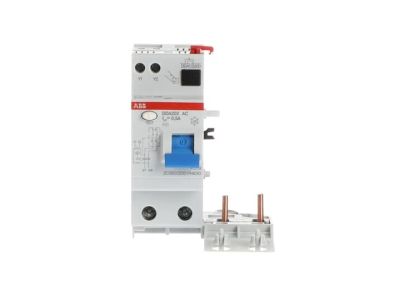

Blok różnicowo-prądowy DDA202 AC-63/0,5, 63A 2P 500mA AC, pro M compact | 2CSB202001R4630 ABB

Alternatywny kod produktu: 2CSB202001R4630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 AC-63/0,5 (symbol 2CSB202001R4630) to wysokiej jakości element zabezpieczający przeznaczony do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zaprojektowany do ochrony przed sinusoidalnymi zmiennymi prądami ziemnozwarciowymi oraz zapewniający ochronę przeciwporażeniową (dla czułości ≥30 mA). Charakteryzuje się znamionowym prądem 63A, 2-biegunową budową (2P) i czułością 500mA AC.

• Prąd znamionowy 63A: Zapewnia odpowiednią obciążalność prądową dla instalacji mieszkaniowych, komercyjnych i przemysłowych lekkiego i średniego obciążenia.
• Czułość 500mA AC: Ochrona przed prądami upływowymi, minimalizująca ryzyko zwarć doziemnych i pożarów spowodowanych uszkodzeniem izolacji.
• 2-biegunowa konstrukcja (2P): Uniwersalność zastosowania w obwodach jednofazowych, zapewniająca prosty montaż w rozdzielnicach.
• Współpraca z serii S200/S300P: Zapewnia kompatybilność z szeroką gamą wyłączników nadprądowych marki ABB, umożliwiając elastyczne projektowanie układów zabezpieczeń.
• Dodatkowa ochrona przeciwporażeniowa (dla czułości ≥30 mA): Zapewnia wysoki poziom bezpieczeństwa dla osób oraz mienia w przypadku zwarć doziemnych.

Zgodność z Normami

Blok DDA202 spełnia wymagania norm europejskich dotyczących wyłączników różnicowoprądowych, w tym normy EN 61008-1 i EN 60947-2. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające bezpieczeństwo i niezawodność działania w instalacjach elektrycznych.

Zastosowanie

Blok RCD DDA202 AC-63/0,5 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przed prądami upływowymi i zwarciami doziemnymi.

• Instalacje mieszkaniowe – ochrona obwodów gniazdkowych, oświetleniowych i sprzętu AGD.
• Obiekty komercyjne – biura, sklepy, hale magazynowe zasilające urządzenia biurowe i handlowe.
• Instalacje przemysłowe o średnim obciążeniu – zasilanie maszyn, napędów i urządzeń produkcyjnych.
• Systemy zasilania awaryjnego i rezerwowego – jako dodatkowa warstwa ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż bloku DDA202 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Blok należy zamontować na szynie DIN w rozdzielnicy elektrycznej, zgodnie z zaleceniami producenta wyłączników nadprądowych serii S200/S300P. Połączenia należy wykonywać zgodnie z oznaczeniami na urządzeniu (L1, N, PE), dbając o odpowiednie dokręcenie zacisków. Po montażu przeprowadzić test działania przyciskiem „TEST” i weryfikację poprawności działania za pomocą specjalistycznego miernika RCD.

FAQ

• Czy blok DDA202 współpracuje z innymi seriami wyłączników nadprądowych? Blok jest kompatybilny wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P marki ABB. Nie należy stosować go z innymi seriami bez odpowiednich adapterów lub dokumentacji technicznej.
• Jakie jest przeznaczenie czułości 500mA? Czułość 500mA chroni głównie przed zwarciami doziemnymi i pożarami spowodowanymi długotrwałym przepływem prądów upływowych. Nie zapewnia ochrony przeciwporażeniowej dla osób (do tego służą RCD o czułości 30mA/10mA).
• Czy blok DDA202 posiada ochronę przed zwarciami łukowymi? Typowy blok DDA202 nie posiada wbudowanej ochrony przed zwarciami łukowymi. Do ochrony przed tym zjawiskiem zaleca się stosowanie dodatkowych urządzeń, takich jak wyłączniki AFDD.
