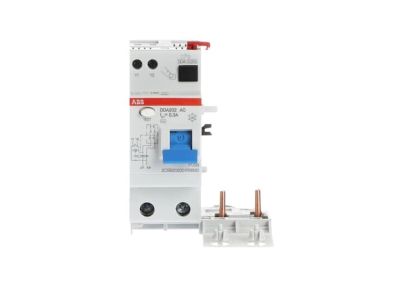

Blok różnicowo-prądowy DDA202 AC-63/0,3, 63A 2P 300mA AC, pro M compact | 2CSB202001R3630 ABB

Alternatywny kod produktu: 2CSB202001R3630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 AC-63/0,3 (symbol 2CSB202001R3630) to zaawansowane urządzenie ochronne przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Chroni instalację elektryczną przed skutkami sinusoidalnych prądów ziemnozwarciowych oraz zapewnia skuteczną ochronę przeciwporażeniową. Charakteryzuje się prądem znamionowym 63A, 2-biegunową budową (2P) i czułością 300mA AC.

• Prąd znamionowy 63A: Kompatybilny z wyłącznikami nadprądowymi do 63A, zapewniający ochronę dla linii o średnim obciążeniu.
• Czułość 300mA AC: Skuteczna ochrona przed ryzykiem porażenia prądem – standardowe rozwiązanie dla instalacji o podwyższonych wymaganiach bezpieczeństwa.
• 2-biegunowa budowa (2P): Umożliwia ochronę dwuprzewodowych obwodów jednofazowych, zgodnie z wymogami nowoczesnych instalacji elektrycznych.
• Współpraca z serii S200/S300P: Zapewnia pełną integrację z popularnymi wyłącznikami nadprądowymi, ułatwiając projektowanie i montaż rozdzielnic.
• Ochrona przeciwporażeniowa: Zabezpiecza przed skutkami bezpośredniego i pośredniego kontaktu z częściami pod napięciem, minimalizując ryzyko wypadków.

Zgodność z Normami

Urządzenie spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznakowanie CE i jest zgodne z przepisami obowiązującymi w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zastosowanie

Blok RCD DDA202 AC-63/0,3 przeznaczony jest do stosowania w instalacjach wymagających skutecznej ochrony przeciwporażeniowej oraz ochrony przed prądami ziemnozwarciowymi.

• Instalacje mieszkaniowe – ochrona obwodów gniazdkowych i oświetleniowych w budynkach mieszkalnych.
• Obiekty komercyjne – biurowce, galerie handlowe, hotele – gdzie wymagane są podwyższone standardy bezpieczeństwa.
• Przemysłowe instalacje elektryczne – hale produkcyjne, warsztaty – dla ochrony urządzeń i personelu.
• Obwody dedykowane dla gniazd zasilających zabezpieczających sprzęt AGD i RTV.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i kartą katalogową producenta. Urządzenie montuje się w rozdzielnicy na szynie DIN, bezpośrednio zasilając je z wyłącznika nadprądowego serii S200 lub S300P. Przed montażem należy bezwzględnie odłączyć napięcie. Po zainstalowaniu należy przeprowadzić test działania przyciskiem TEST, aby potwierdzić poprawną pracę układu.

FAQ

• Jaka jest różnica między blokiem RCD a wkładką RCD? Blok RCD (jak DDA202) montowany jest na szynie DIN i współpracuje z wyłącznikami nadprądowymi, podczas gdy wkładka RCD to samodzielne urządzenie, które można wpiąć bezpośrednio do obwodu.
• Czy blok RCD DDA202 chroni przed zwarciami? Nie – blok RCD służy wyłącznie do wykrywania i reagowania na prądy upływowe. Do ochrony przed zwarciami i przeciążeniami stosuje się wyłączniki nadprądowe.
• Jakie są zalecane momenty dokręcania przyłączy? Dokładny moment dokręcania nie został określony w danych produktu – należy stosować się do zaleceń karty katalogowej wyłącznika nadprądowego, z którym blok współpracuje.
