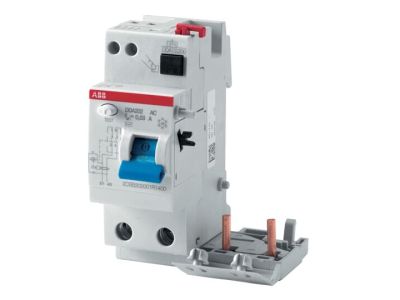

Blok różnicowo-prądowy DDA202 AC-63/0,03, 63A 2P 30mA AC, pro M compact | 2CSB202001R1630 ABB

Alternatywny kod produktu: 2CSB202001R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 (symbol 2CSB202001R1630) to kompaktowy moduł RCD 2-biegunowy o prądzie znamionowym 63A i czułości 30mA AC. Zaprojektowany do montażu z wyłącznikami nadprądowymi serii S200 i S300P, zapewnia ochronę przed porażeniem prądem elektrycznym, skutkami zwarć doziemnych oraz dodatkową ochronę przed dotykiem bezpośrednim. Idealne rozwiązanie do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 63A: Zapewnia ochronę obwodów o średnim poborze mocy – odpowiedni do zabezpieczania gniazd, oświetlenia i urządzeń o mocy do 14,5 kW (przy 230V).
• Czułość 30mA AC: Wysoka czułość wykrywania prądów upływowych chroni przed porażeniem prądem elektrycznym i minimalizuje ryzyko pożaru spowodowanego zwarciami doziemnymi.
• 2-biegunowa konstrukcja (2P): Kompaktowe wymiary ułatwiają montaż w rozdzielnicach modułowych – zajmuje 2 standardowe moduły.
• Zgodność z wyłącznikami serii S200/S300P: Uniwersalne połączenie z popularnymi aparatami modułowymi, zapewniające spójny system zabezpieczeń.
• Ochrona przed prądami AC: Skuteczne wykrywanie sinusoidalnych prądów upływowych, typowych dla instalacji domowych i biurowych.

Zgodność z Normami

Blok RCD DDA202 spełnia wymagania normy PN-EN 61008-1 oraz posiada oznaczenie CE. Producent deklaruje zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego w zakresie ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Blok różnicowo-prądowy DDA202 znajduje zastosowanie w instalacjach wymagających skutecznej ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – zabezpieczenie gniazd, obwodów oświetleniowych i urządzeń AGD.
• Obiekty komercyjne (biura, sklepy) – ochrona obwodów zasilających komputery, drukarki i inne urządzenia biurowe.
• Małe i średnie instalacje przemysłowe – zabezpieczenie maszyn i urządzeń o średnim poborze mocy.
• Pomieszczenia o podwyższonym ryzyku porażenia (np. łazienki, kuchnie, garaże).

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Blok montować na szynie DIN w rozdzielnicy, łącząc z wyłącznikami nadprądowymi serii S200/S300P zgodnie z instrukcją producenta. Przed uruchomieniem należy przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania. Zaleca się stosowanie odpowiednich przekrojów przewodów zgodnie z normami instalacyjnymi.

FAQ

• Czy blok RCD DDA202 chroni przed zwarciami doziemnymi? Tak – blok zapewnia ochronę przed skutkami sinusoidalnych prądów ziemnozwarciowych, wykrywając nawet niewielkie upływności prądu (30mA).
• Jaki jest maksymalny prąd zwarciowy, przy którym blok zachowa funkcjonalność? Maksymalny prąd zwarciowy nie został określony w danych produktu. Zalecamy stosowanie bloku w instalacjach zabezpieczonych odpowiednimi wyłącznikami nadprądowymi.
• Czy blok można stosować w instalacjach trójfazowych? Nie – blok DDA202 jest 2-biegunowy (2P) i przeznaczony wyłącznie do instalacji jednofazowych. Do ochrony instalacji trójfazowych należy stosować odpowiednie 4-biegunowe bloki RCD.
