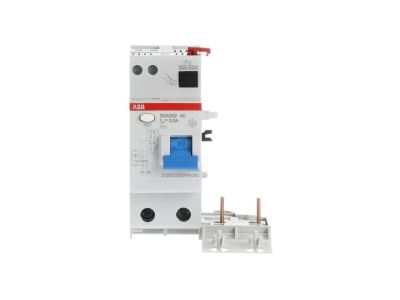

Blok różnicowo-prądowy DDA202 AC-25/0,5, 25A 2P 500mA AC, pro M compact | 2CSB202001R4250 ABB

Alternatywny kod produktu: 2CSB202001R4250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 AC-25/0,5 (symbol 2CSB202001R4250) to modułowa jednostka ochrony różnicowoprądowej przeznaczona do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed skutkami sinusoidalnych prądów ziemnozwarciowych o częstotliwości sieciowej 50/60 Hz, a także dodatkową ochronę przeciwporażeniową w instalacjach niskiego napięcia.

• Prąd znamionowy 25A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 25A, idealny do instalacji mieszkaniowych i komercyjnych.
• Czułość 500mA AC: Chroni przed prądami upływowymi, które mogą wskazywać na uszkodzenia izolacji lub zagrożenie zwarciowe w obwodzie.
• 2 bieguny (2P): Umożliwia zastosowanie w obwodach jednofazowych, zapewniając pełną ochronę linii L i N.
• Ochrona przeciwporażeniowa (czułość >30mA): Zapewnia dodatkową warstwę bezpieczeństwa, minimalizując ryzyko porażenia prądem w przypadku uszkodzenia instalacji.
• Zgodność z seriami S200/S300P: Blok RCD współpracuje z szeroką gamą wyłączników nadprądowych, ułatwiając projektowanie i modernizację instalacji elektrycznych.

Zgodność z Normami

Blok DDA202 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej. Posiada oznakowanie CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC 60364.

Zastosowanie

Blok różnicowo-prądowy DDA202 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtykowych, oświetlenia i urządzeń AGD.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest ochrona przed prądami upływowymi.
• Małe i średnie obiekty przemysłowe – zabezpieczenie maszyn i urządzeń o niskim i średnim poborze mocy.
• Modernizacja istniejących instalacji – montaż bloków RCD z wyłącznikami modułowymi serii S200/S300P.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu zasilającym. Blok RCD montuje się na szynie DIN bezpośrednio przy wyłączniku nadprądowym (seria S200/S300P), z którym współpracuje. Należy zapewnić odpowiednią kolejność połączeń: zasilanie → wyłącznik nadprądowy → blok RCD → obwód chroniony. Po montażu przeprowadzić test przyciskiem "TEST" w celu weryfikacji poprawności działania układu.

FAQ

• Czy blok RCD DDA202 nadaje się do ochrony przeciwpożarowej? Tak, czułość 500mA AC zapewnia ochronę przeciwpożarową poprzez wykrywanie prądów upływowych, które mogą wskazywać na zagrożenie zwarciowe lub uszkodzenia izolacji.
• Jaka jest maksymalna obciążalność prądowa bloku RCD? Blok jest przeznaczony do współpracy z obwodami o maksymalnym prądzie znamionowym 25A. Należy dobrać odpowiedni wyłącznik nadprądowy w zależności od obciążenia instalacji.
• Czy blok RCD współpracuje z wyłącznikami innych serii? Blok DDA202 jest zaprojektowany do współpracy z wyłącznikami serii S200 i S300P. Zaleca się stosowanie bloków RCD tej samej serii co wyłączniki nadprądowe.
