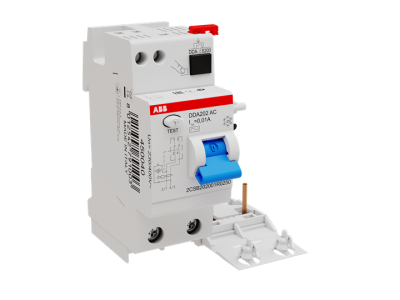

Blok różnicowo-prądowy DDA202 AC-25/0,01, 25A 2P 10mA AC, pro M compact | 2CSB202001R0250 ABB

Alternatywny kod produktu: 2CSB202001R0250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 AC-25/0,01 (symbol 2CSB202001R0250) to kompaktowe urządzenie zaprojektowane do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Oferuje ochronę przed sinusoidalnymi prądami upływu o czułości 10 mA, co zapewnia wysoki poziom bezpieczeństwa instalacji. Przeznaczony do montażu w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Czułość 10 mA: Wykrywa i wyłącza zasilanie przy minimalnych prądach upływu, chroniąc przed porażeniem prądem (dodatkowa ochrona przy czułości ≤30 mA).
• Prąd znamionowy 25A: Kompatybilny z wyłącznikami nadprądowymi do 25A, co pozwala na elastyczne dobieranie zabezpieczeń w instalacji.
• 2 bieguny (2P): Przeznaczony do ochrony obwodów jednofazowych zasilanych dwoma przewodami (L+N).
• Typ AC: Wykrywa sinusoidalne prądy upływu – standardowe rozwiązanie dla większości instalacji.
• Montaż na szynie DIN: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach elektrycznych.

Zgodność z Normami

Blok spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami VDE i IEC.

Zastosowanie

Blok różnicowo-prądowy DDA202 AC-25/0,01 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej.

• Instalacje mieszkaniowe – ochrona gniazdek, obwodów oświetleniowych i gniazd specjalnych (np. w łazience).
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest ochrona przed prądami upływu w obwodach gniazdkowych.
• Przemysłowe instalacje sterowania – ochrona maszyn i urządzeń wrażliwych na prądy upływu.
• Modernizacje istniejących instalacji – prosta integracja z istniejącymi wyłącznikami nadprądowymi serii S200/S300P.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem strzałki na obudowie. Połączenia wykonać przewodami o odpowiednim przekroju (dobranym do prądu znamionowego). Przed załączeniem należy sprawdzić poprawność połączeń i brak zwarć. Zaleca się przeprowadzenie pomiarów rezystancji izolacji i skuteczności ochrony przeciwporażeniowej po montażu.

FAQ

• Czy blok DDA202 działa z wyłącznikami innych producentów? Blok jest zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. W przypadku innych producentów należy sprawdzić kompatybilność mechaniczną i elektryczną.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma blok? Maksymalny prąd zwarciowy nie został określony w danych produktu. Należy stosować się do zaleceń producenta wyłącznika nadprądowego.
• Czy blok wymaga okresowych przeglądów? Tak – podobnie jak wszystkie urządzenia ochronne, blok wymaga okresowych testów działania (przycisk TEST) oraz przeglądów instalacji zgodnie z przepisami.
