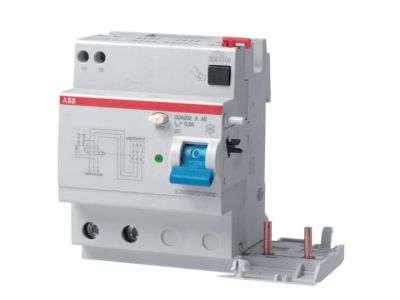

Blok różnicowo-prądowy DDA202 A-63/0,3 AE, 63A 2P 300mA A, pro M compact | 2CSB202701R3630 ABB

Alternatywny kod produktu: 2CSB202701R3630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 A-63/0,3 AE (symbol 2CSB202701R3630) to kompaktowe rozwiązanie z serii pro M compact, przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed prądami upływowymi o czułości 300mA, chroniąc instalacje przed skutkami zwarć doziemnych i pożarów. Wyposażony w dwa styki pomocnicze umożliwia zdalne sterowanie obwodami awaryjnymi z zachowaniem pozytywnego bezpieczeństwa.

• Ochrona 300mA: Zapewnia ochronę przeciwpożarową w instalacjach przemysłowych i komercyjnych, wykrywając prądy upływowe o wartości 300mA.
• 2 styki pomocnicze: Umożliwiają zdalne otwieranie obwodów awaryjnych, zwiększając funkcjonalność i bezpieczeństwo instalacji.
• Montaż z wyłącznikami S200/S300P: Kompatybilność z szeroką gamą aparatury modułowej, zapewniająca elastyczność projektowania.
• Ochrona przed prądami sinusoidalnymi i stałymi pulsującymi: Rozszerzona skuteczność w wykrywaniu różnego typu zwarć doziemnych.
• Kompatybilność z normami A i AE: Zapewnia ochronę przed dotykiem pośrednim i dodatkową ochronę przed dotykiem bezpośrednim (czułość >30mA).

Zgodność z Normami

Blok DDA202 A-63/0,3 AE spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Został zaprojektowany zgodnie z dyrektywami UE i posiada oznaczenie CE. Odpowiedni do stosowania w instalacjach zgodnych z normami IEC i VDE.

Zastosowanie

Blok różnicowo-prądowy DDA202 znajduje zastosowanie w instalacjach elektrycznych wymagających zaawansowanej ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje przemysłowe – ochrona maszyn i urządzeń przed zwarciami doziemnymi.
• Obiekty komercyjne – zasilanie obwodów o podwyższonym ryzyku porażenia (np. hale produkcyjne, centra handlowe).
• Rozdzielnice budynków użyteczności publicznej – zapewnienie bezpieczeństwa użytkownikom.
• Obwody awaryjne – zdalne sterowanie odłączaniem zasilania w sytuacjach krytycznych.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Blok montować na szynie DIN w rozdzielnicy, zgodnie z instrukcją producenta. Po zamontowaniu należy przeprowadzić test działania przyciskiem "TEST" oraz sprawdzić poprawność współpracy z podłączonymi wyłącznikami nadprądowymi. Należy również zwrócić uwagę na prawidłowe podłączenie przewodów fazowych i neutralnych zgodnie z oznaczeniami na obudowie.

FAQ

• Czy blok DDA202 wymaga dodatkowego zasilania? Nie – blok jest zasilany z obwodu, który chroni, nie wymaga zewnętrznego zasilania pomocniczego.
• Jaka jest maksymalna obciążalność prądowa bloku? Maksymalny prąd znamionowy wynosi 63A – blok przeznaczony jest do pracy z wyłącznikami nadprądowymi o prądzie znamionowym do 63A.
• Czy blok można stosować w instalacjach zasilanych napięciem stałym? Tak – blok zapewnia ochronę zarówno przed prądami zmiennymi sinusoidalnymi, jak i stałymi pulsującymi.
