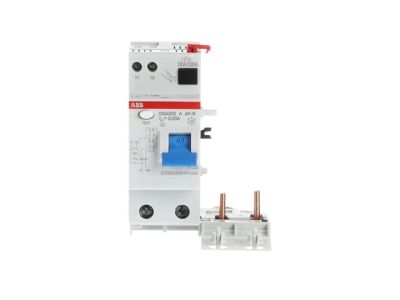

Blok różnicowo-prądowy DDA202 A-63/0,03 AP-R, 63A 2P 30mA A, pro M compact | 2CSB202401R1630 ABB

Alternatywny kod produktu: 2CSB202401R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 A-63/0,03 AP-R (symbol 2CSB202401R1630) to zaawansowane urządzenie zabezpieczające przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową poprzez detekcję sinusoidalnych prądów zmiennych i stałych pulsujących prądów ziemnozwarciowych. Odporność na niepożądane wyzwolenia gwarantuje ciągłość pracy instalacji przy zachowaniu najwyższego poziomu bezpieczeństwa.

• Prąd znamionowy 63A, 2-biegunowy: Przeznaczony do zabezpieczania obwodów o prądzie znamionowym do 63A, idealny dla instalacji mieszkaniowych i komercyjnych.
• Czułość 30mA: Wysoka ochrona przeciwporażeniowa – natychmiastowe wyłączenie przy wykryciu prądu upływu powyżej 30mA, minimalizujące ryzyko porażenia prądem.
• Odporność na prądy resztkowe (AP-R): Eliminuje zakłócenia powodowane przez prądy stałe pulsujące, typowe w nowoczesnych instalacjach z układami elektronicznymi.
• Współpraca z S200/S300P: Kompatybilność z popularnymi seriami wyłączników nadprądowych, ułatwiająca projektowanie i modernizację instalacji.
• Zabezpieczenie przed dotykiem pośrednim i bezpośrednim: Zapewnia kompleksową ochronę użytkowników instalacji elektrycznej.

Zgodność z Normami

Blok RCD DDA202 spełnia wymagania normy PN-EN 61008-1 oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego, w tym ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Blok różnicowo-prądowy DDA202 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest wysoka ochrona przeciwporażeniowa i odporność na zakłócenia.

• Instalacje mieszkaniowe – zabezpieczenie gniazd, obwodów oświetleniowych i gniazd ogólnych.
• Obiekty komercyjne – biura, sklepy, hotele wymagające niezawodnej ochrony przeciwporażeniowej.
• Przemysłowe instalacje sterowania – maszyny i urządzenia wymagające ciągłości zasilania przy zachowaniu bezpieczeństwa.
• Modernizacja istniejących instalacji – łatwa integracja z istniejącymi wyłącznikami nadprądowymi serii S200/S300P.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować wyłącznie w odpowiednio przygotowanych rozdzielnicach z zachowaniem odstępów izolacyjnych. Blok należy podłączyć do szyny N i odpowiednich biegunów wyłącznika nadprądowego serii S200/S300P. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Po montażu przeprowadzić test funkcjonalny przyciskiem „TEST” w celu potwierdzenia poprawności działania.

FAQ

• Czy blok DDA202 współpracuje z innymi seriami wyłączników różnicowoprądowych? Tak, zaprojektowany specjalnie do współpracy z seriami S200 i S300P, ale może być stosowany z innymi kompatybilnymi wyłącznikami po weryfikacji parametrów.
• Jaka jest maksymalna obciążalność prądowa bloku? Maksymalny prąd znamionowy wynosi 63A, co umożliwia zabezpieczanie obwodów o takim poborze mocy.
• Czy blok jest odporny na zakłócenia elektromagnetyczne? Tak, konstrukcja bloku zapewnia odporność na zakłócenia, co przekłada się na niezawodność działania w środowiskach przemysłowych.
