Blok różnicowo-prądowy DDA202 A-40/1, 40A 2P 1A A, pro M compact | 2CSB202101R5400 ABB

Alternatywny kod produktu: 2CSB202101R5400

Opis i Kluczowe Cechy

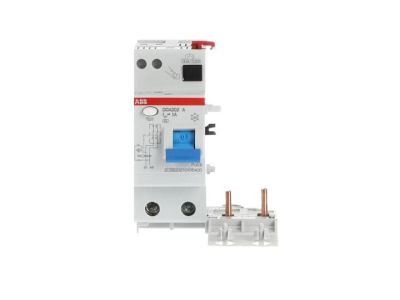

Blok różnicowo-prądowy DDA202 A-40/1 (symbol 2CSB202101R5400) o prądzie znamionowym 40A i czułości 30mA stanowi kompaktowe rozwiązanie ochronne do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Chroni przed skutkami sinusoidalnych prądów zmiennych i stałych pulsujących zwarciowych doziemnych, zapewniając ochronę przeciwporażeniową w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 40A (2P): Możliwość włączenia w obwody o maksymalnym obciążeniu 40A, zabezpieczając jednocześnie dwa bieguny fazowe.
• Czułość 30mA: Wysoka czułość wykrywania prądów upływowych – skuteczna ochrona przeciwporażeniowa dla obwodów gniazdkowych i urządzeń elektrycznych.
• Ochrona przed prądami AC i pulsującymi DC: Zapewnia ochronę przed zwarciami doziemnymi w instalacjach zasilanych napięciem zmiennym sinusoidalnym oraz stałym pulsującym.
• Współpraca z S200/S300P: Kompaktowa budowa umożliwia montaż bezpośrednio na szynie DIN obok wyłączników nadprądowych serii S200 i S300P.
• Dodatkowa ochrona przeciwporażeniowa: Zabezpieczenie przed dotykiem pośrednim i bezpośrednim w instalacjach wymagających wysokiego poziomu bezpieczeństwa.

Zgodność z Normami

Blok DDA202 A-40/1 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących ochrony przeciwporażeniowej. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Blok różnicowo-prądowy DDA202 A-40/1 dedykowany jest do instalacji elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i zwarciowej.

• Instalacje mieszkaniowe i biurowe – ochrona gniazdek, obwodów oświetleniowych i urządzeń RTV/AGD.
• Obwody zasilające w budynkach komercyjnych i usługowych (sklepy, hotele, biurowce).
• Instalacje przemysłowe – zabezpieczenie maszyn i urządzeń wymagających ochrony przeciwporażeniowej klasy A.
• Obwody zasilające pomp, wentylatorów i innych odbiorników o charakterze indukcyjnym w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Blok należy montować na szynie DIN obok wyłącznika nadprądowego serii S200 lub S300P, zachowując odpowiednie odstępy izolacyjne. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Po montażu przeprowadzić test działania przyciskiem TEST. W przypadku montażu w szafach sterowniczych zapewnić odpowiednią wentylację i przestrzeń serwisową.

FAQ

• Jaki jest typ prądu zwarciowego, przed którym chroni ten blok? Blok chroni przed sinusoidalnymi prądami zmiennymi AC oraz stałymi pulsującymi prądami zwarciowymi DC.
• Czy blok można stosować w instalacjach trójfazowych? Nie – blok DDA202 A-40/1 jest przeznaczony do obwodów jednofazowych zasilanych napięciem 230V. Do instalacji trójfazowych należy stosować odpowiednie bloki 4P.
• Jak przeprowadzić test funkcjonalny przyciskiem TEST? Po podłączeniu zasilania i załączeniu wyłącznika, naciśnij przycisk TEST na bloku. Powinien nastąpić natychmiastowy zanik napięcia w chronionym obwodzie. Test potwierdza poprawność działania mechanizmu wyzwalającego.
