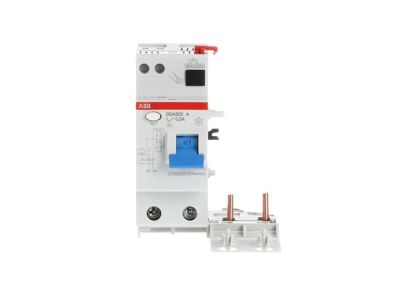

Blok różnicowo-prądowy DDA202 A-40/0,5, 40A 2P 500mA A, pro M compact | 2CSB202101R4400 ABB

Alternatywny kod produktu: 2CSB202101R4400

Opis i Kluczowe Cechy

Blok różnicowoprądowy DDA202 A-40/0,5 (symbol 2CSB202101R4400) to kompaktowe rozwiązanie z serii DDA200 zaprojektowane do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Przeznaczony do ochrony obwodów 2-biegunowych (2P) o prądzie znamionowym 40A, wyposażony w wyzwalacz o czułości 500mA. Zapewnia ochronę przed prądami zwarciowymi sinusoidalnymi, stałymi pulsującymi oraz dodatkową ochronę przeciwporażeniową przy prądzie resztkowym 30mA.

• Prąd znamionowy 40A (2P): Kompatybilny z wyłącznikami serii S200/S300P, umożliwiający ochronę obwodów o maksymalnym obciążeniu 40A.
• Czułość 500mA: Chroni przed zwarciami doziemnym i pożarami spowodowanymi prądami upływowymi – standardowe rozwiązanie do instalacji przemysłowych i komercyjnych.
• Ochrona przeciwporażeniowa (30mA): Dodatkowa ochrona osób przed porażeniem prądem, niezależnie od wyzwalacza 500mA – spełnia wymagania norm bezpieczeństwa.
• Kompaktowa konstrukcja 2 modułów: Osadzany na szynie DIN, zajmuje minimalną przestrzeń w rozdzielnicy.
• Seria DDA200: Zapewnia kompatybilność z aparaturą modułową – łatwa integracja z systemami ochronnymi rozdzielnic.

Zgodność z Normami

Blok DDA202 A-40/0,5 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i zwarciowej (PN-EN 61008-1, PN-EN 60947-2). Posiada deklarację zgodności CE i jest zgodny z dyrektywami niskonapięciowymi Unii Europejskiej.

Zastosowanie

Blok różnicowoprądowy DDA202 A-40/0,5 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych wymagających podwyższonego poziomu bezpieczeństwa.

• Instalacje mieszkaniowe – ochrona obwodów gniazdkowych i oświetleniowych przed zwarciami doziemnymi.
• Obiekty komercyjne – biura, sklepy, centra handlowe – ochrona przed prądami upływowymi w systemach zasilania.
• Przemysłowe sieci zasilające – maszyny i urządzenia wymagające ochrony przeciwpożarowej i przeciwporażeniowej.
• Rozdzielnice budynków użyteczności publicznej – integracja z wyłącznikami nadprądowymi serii S200/S300P.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez kwalifikowanego elektryka z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Blok należy osadzić na szynie DIN w rozdzielnicy, podłączając przewody zgodnie z kierunkiem przepływu prądu (L1/L2 do zasilania, N do neutralnego). Po montażu przeprowadzić test funkcjonalny przycisku „TEST” oraz sprawdzić reakcję na symulowany prąd upływowy. Upewnić się, że wartości prądowe i typ ochrony (2P) są zgodne z charakterystyką chronionego obwodu.

FAQ

• Czy blok DDA202 A-40/0,5 chroni przed porażeniem prądem? Tak – wyposażony jest w dodatkowy wyzwalacz o czułości 30mA, który zapewnia ochronę przeciwporażeniową niezależnie od głównego wyzwalacza 500mA.
• Jaka jest kompatybilność z wyłącznikami nadprądowymi? Blok przeznaczony jest do współpracy z wyłącznikami serii S200 i S300P – standardowymi rozwiązaniami w instalacjach modułowych.
• Czy blok może być stosowany w instalacjach przemysłowych? Tak – dzięki czułości 500mA i odporności na prądy sinusoidalne/pulsujące, nadaje się do ochrony obwodów przemysłowych o podwyższonym ryzyku zwarć doziemnych.
