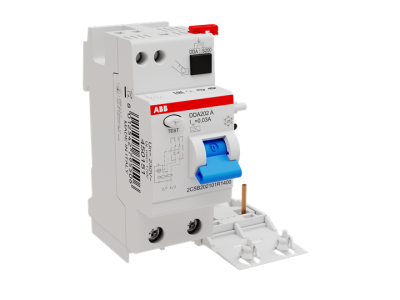

Blok różnicowo-prądowy DDA202 A-40/0,03, 40A 2P 30mA A, pro M compact | 2CSB202101R1400 ABB

Alternatywny kod produktu: 2CSB202101R1400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 A-40/0,03 (symbol 2CSB202101R1400) to modułowy element zabezpieczający przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową (czułość 30 mA) oraz wykrywa sinusoidalne prądy przemienne i stałe pulsujące prądy ziemnozwarciowe. Zaprojektowany do montażu w rozdzielnicach na szynie DIN, idealny do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Czułość 30 mA: Wysoka ochrona przeciwporażeniowa – natychmiastowe wyłączenie w przypadku uszkodzenia izolacji lub zwarcia doziemnego.
• Ochrona przed prądami sinusoidalnymi i stałymi pulsującymi: Rozszerza zakres wykrywanych zwarć doziemnych, zwiększając bezpieczeństwo instalacji.
• Prąd znamionowy 40A, 2-biegunowy (2P): Kompatybilny z wyłącznikami nadprądowymi o prądzie znamionowym do 40A, zapewniający ochronę obwodów jednofazowych.
• Montaż na szynie DIN: Szybki i trwały montaż w rozdzielnicach standardowych, oszczędzający miejsce i ułatwiający konserwację.
• Zastosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych: Uniwersalność dzięki szerokiemu zakresowi temperatur pracy i wysokiej odporności na zakłócenia.

Zgodność z Normami

Blok RCD DDA202 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Blok różnicowo-prądowy DDA202 przeznaczony jest do ochrony obwodów jednofazowych przed skutkami zwarć doziemnych i porażeniem prądem elektrycznym w instalacjach o zróżnicowanym przeznaczeniu.

• Instalacje mieszkaniowe – ochrona gniazd wtykowych, obwodów oświetleniowych i gniazd w łazience.
• Obiekty komercyjne – biura, sklepy, hotele – gdzie wymagana jest wysoka niezawodność zabezpieczeń.
• Małe i średnie instalacje przemysłowe – zabezpieczenie maszyn, urządzeń i linii produkcyjnych.
• Obwody zasilające wrażliwe urządzenia elektroniczne – komputery, serwery, systemy automatyki.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie rozdzielnicy. Blok montować na szynie DIN zgodnie z dokumentacją wyłączników S200/S300P, zachowując odpowiednie odstępy między modułami. Po montażu należy przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania. W instalacjach wymagających wyższej odporności na zakłócenia zaleca się stosowanie dodatkowych zabezpieczeń przeciwprzepięciowych.

FAQ

• Czy blok RCD DDA202 współpracuje z innymi wyłącznikami niż S200/S300P? Blok zaprojektowany jest do współpracy wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P. Zastosowanie z innymi modelami może prowadzić do nieprawidłowego działania lub braku ochrony.
• Jaka jest różnica między blokiem 30mA a 100mA? Blok 30mA zapewnia wysoką ochronę przeciwporażeniową, natychmiastowo wyłączając zasilanie przy prądzie upływu powyżej 30mA. Blok 100mA stosowany jest głównie w instalacjach przemysłowych, gdzie wymagana jest wyższa odporność na zakłócenia.
• Czy blok RCD wymaga okresowej kalibracji lub konserwacji? Nie – blok nie wymaga kalibracji. Zaleca się jednak okresowe testowanie przyciskiem „TEST” i wizualną kontrolę stanu połączeń oraz czystości styku.
