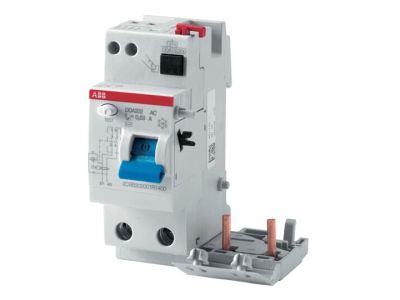

Blok różnicowo-prądowy DDA202 A-40/0,03 110V, 40A 2P 30mA A, pro M compact | 2CSB202199R1400 ABB

Alternatywny kod produktu: 2CSB202199R1400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 A-40/0,03 (symbol 2CSB202199R1400) to wysokiej klasy element zabezpieczający przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed porażeniem prądem elektrycznym poprzez wykrywanie sinusoidalnych prądów zmiennych i stałych pulsujących prądów upływowych doziemnych. Czułość 30 mA gwarantuje skuteczną ochronę przeciwporażeniową, a napięcie robocze testowe 110V umożliwia pracę w instalacjach 230V. Dedykowany do zastosowań mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona przeciwporażeniowa 30 mA: Natychmiastowe wyłączenie obwodu w przypadku wystąpienia prądu upływowego powyżej 30 mA – minimalizuje ryzyko porażenia prądem.
• Wykrywanie prądów AC i DC: Chroni przed sinusoidalnymi prądami zmiennymi oraz stałymi pulsującymi prądami upływowymi, zapewniając kompleksową ochronę w różnych typach instalacji.
• Napięcie robocze testowe 110V: Przeznaczony do pracy w instalacjach 230V, zgodny z wymaganiami europejskich norm bezpieczeństwa.
• 2 bieguny (2P): Dwubiegunowa konstrukcja ułatwia montaż i integrację z wyłącznikami nadprądowymi, zapewniając stabilną pracę w obwodach jednofazowych.
• Zgodność z seriami S200 i S300P: Zapewnia kompatybilność z szeroką gamą wyłączników nadprądowych, co ułatwia projektowanie i modernizację instalacji.

Zgodność z Normami

Blok RCD DDA202 spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dotyczących wyłączników różnicowoprądowych. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA202 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej oraz zabezpieczenia przed zwarciami i przeciążeniami.

• Instalacje mieszkaniowe (mieszkania, domy jednorodzinne) – ochrona gniazd wtykowych i obwodów oświetleniowych.
• Obiekty komercyjne (biura, sklepy, hotele) – zabezpieczenie obwodów gniazdowych i oświetleniowych w miejscach publicznych.
• Przemysłowe instalacje elektryczne – ochrona maszyn i urządzeń narażonych na uszkodzenia izolacji.
• Obwody zasilające pomieszczenia mokre (łazienki, kuchnie, warsztaty) – dodatkowa ochrona przed porażeniem.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Blok montować na szynie DIN w rozdzielnicy, upewniając się o prawidłowym połączeniu z wyłącznikiem nadprądowym (seria S200 lub S300P). Po montażu należy przeprowadzić test działania przyciskiem „TEST” w celu weryfikacji poprawności działania. Regularne przeglądy i testy zalecane są zgodnie z instrukcją producenta.

FAQ

• Jaka jest maksymalna obciążalność prądowa bloku RCD? Maksymalny prąd znamionowy bloku wynosi 40A, co pozwala na stosowanie go w obwodach o obciążeniu do 40A.
• Czy blok RCD DDA202 chroni przed zwarciami? Blok RCD nie pełni funkcji zabezpieczenia przed zwarciami – służy wyłącznie do ochrony przeciwporażeniowej. Do ochrony przed zwarciami należy stosować odpowiednie wyłączniki nadprądowe (np. z serii S200).
• Jakie jest napięcie robocze bloku? Napięcie robocze testowe wynosi 110V, natomiast blok przeznaczony jest do pracy w instalacjach 230V. Jest to standardowe rozwiązanie zgodne z europejskimi normami.
