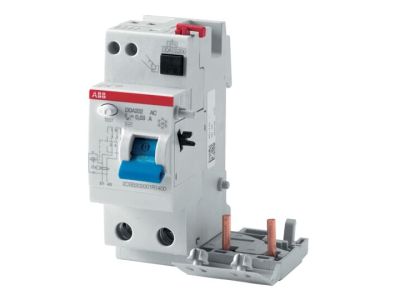

Blok różnicowo-prądowy DDA202 A-25/1, 25A 2P 1A A, pro M compact | 2CSB202101R5250 ABB

Alternatywny kod produktu: 2CSB202101R5250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 A-25/1 (symbol 2CSB202101R5250) jest elementem osprzętu modułowego przeznaczonym do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową poprzez wykrywanie sinusoidalnych prądów zmiennych i stałych pulsujących zwarciowych doziemnych, a także ochronę przed pośrednimi i bezpośrednimi dotykami (przy czułości 30 mA).

• Czułość 30 mA: Skuteczna ochrona przeciwporażeniowa w instalacjach domowych, biurowych i przemysłowych – minimalizuje ryzyko zagrożenia życia podczas awarii.
• Montaż z S200/S300P: Kompatybilność z szeroką gamą wyłączników nadprądowych tej samej serii – elastyczność w projektowaniu rozdzielnic.
• 2-biegunowa konstrukcja (2P): Zapewnia ochronę obwodu w układzie jednofazowym z neutralnym, co jest standardem w większości instalacji mieszkaniowych.
• Prąd znamionowy 25A: Odpowiedni dla typowych obwodów gniazdkowych i oświetleniowych w instalacjach niskiego napięcia.
• Klasa A: Chroni przed prądami upływowymi o różnych charakterystykach, w tym stałymi pulsującymi prądami zwarciowymi doziemnymi.

Zgodność z Normami

Blok DDA202 spełnia wymagania norm europejskich dotyczących bezpieczeństwa przeciwporażeniowego i przeciwpożarowego. Został zaprojektowany zgodnie z normami IEC 61008-1 oraz EN 60947-2. Posiada oznakowanie CE i jest objęty deklaracją zgodności.

Zastosowanie

Blok różnicowo-prądowy DDA202 A-25/1 znajduje zastosowanie w instalacjach elektrycznych wymagających dodatkowej ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – ochrona gniazd, obwodów oświetleniowych i gniazd specjalnych (np. w łazienkach, kuchniach).
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo.
• Przemysł lekki – maszyny, urządzenia biurowe i systemy sterowania wymagające ochrony przed prądami upływowymi.
• Modernizacje instalacji – montaż w istniejących rozdzielnicach z wyłącznikami serii S200/S300P bez konieczności wymiany aparatury.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu w obwodzie. Blok należy zainstalować na szynie DIN w rozdzielnicy, a następnie podłączyć przewody fazowy i neutralny zgodnie z kierunkiem wskazanym na urządzeniu. Po montażu przeprowadzić test przyciskiem TEST, aby potwierdzić poprawność działania. Regularnie sprawdzać działanie bloku w ramach przeglądów okresowych.

FAQ

• Czy blok DDA202 jest kompatybilny z innymi seriami wyłączników niż S200/S300P? Blok jest przeznaczony do montażu wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P tej samej konstrukcji modułowej.
• Jak często należy przeprowadzać test działania bloku? Zaleca się przeprowadzanie testu funkcjonalnego przyciskiem TEST co 6 miesięcy lub zgodnie z wymaganiami specyfikacji technicznej instalacji.
• Czy blok chroni przed zwarciem doziemnym? Tak – blok RCD klasy A wykrywa i odcina zasilanie w przypadku wystąpienia prądów upływowych, w tym zwarć doziemnych, minimalizując ryzyko porażenia prądem.
