Blok różnicowo-prądowy DDA202 A-25/0,03 AP-R, 25A 2P 30mA A, pro M compact | 2CSB202401R1250 ABB

Alternatywny kod produktu: 2CSB202401R1250

Opis i Kluczowe Cechy

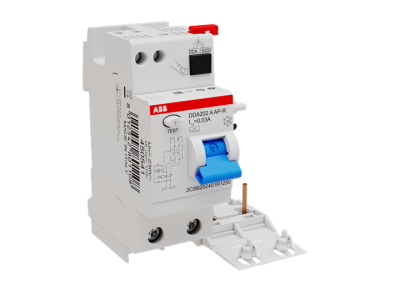

Blok różnicowo-prądowy DDA202 A-25/0,03 AP-R (symbol 2CSB202401R1250) to kompaktowe urządzenie z serii pro M compact, przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi prądami ziemnozwarciowymi, minimalizując ryzyko niepożądanych wyzwoleń przy zachowaniu wysokiego poziomu bezpieczeństwa. Odporność na wstrząsy i zakłócenia elektromagnetyczne gwarantuje niezawodną pracę w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 25A (2P): Zapewnia ochronę obwodów o obciążeniu do 25A, kompatybilny z szeroką gamą wyłączników nadprądowych.
• Czułość 30mA klasy A: Skuteczna ochrona przed porażeniem prądem elektrycznym – wyzwala przy prądzie upływowym ≥30mA, rozpoznając zarówno prądy przemienne, jak i stałe pulsujące.
• Odporność na zakłócenia elektromagnetyczne: Eliminuje fałszywe wyzwolenia spowodowane zakłóceniami, co zwiększa ciągłość pracy instalacji.
• Kompaktowa konstrukcja (pro M compact): Zajmuje minimalną przestrzeń w rozdzielnicy, ułatwiając projektowanie i modernizację instalacji.
• Montaż na szynie DIN: Szybki i pewny montaż z wyłącznikami serii S200/S300P – zgodny z normami modułowymi.

Zgodność z Normami

Blok RCD spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dla wyłączników różnicowoprądowych klasy A. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Blok różnicowo-prądowy DDA202 A-25/0,03 AP-R znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej, gdzie kluczowa jest odporność na zakłócenia i niepożądane wyzwolenia.

• Instalacje mieszkaniowe: ochrona gniazd wtykowych, obwodów oświetleniowych oraz urządzeń AGD.
• Obiekty komercyjne: biura, sklepy, hotele – zabezpieczenie obwodów zasilających sprzęt biurowy i oświetlenie.
• Przemysłowe instalacje maszynowe: ochrona obwodów zasilających maszyny i urządzenia wymagające szczególnej ochrony przeciwporażeniowej.
• Modernizacje i rozbudowy instalacji: kompaktowa budowa ułatwia integrację z istniejącymi systemami zabezpieczeń.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie i upewnić się, że wyłącznik nadprądowy jest w pozycji „OFF”. Blok montować na szynie DIN, łącząc z wyłącznikiem nadprądowym serii S200/S300P zgodnie z instrukcją producenta. Po montażu przeprowadzić test wyzwolenia przyciskiem „TEST” i sprawdzić poprawność podłączenia przewodów neutralnego (N) i fazowego (L). Regularnie przeprowadzać przeglądy okresowe zgodnie z obowiązującymi przepisami.

FAQ

• Czy blok RCD DDA202 można stosować z innymi wyłącznikami nadprądowymi? Tak, jest kompatybilny z wyłącznikami serii S200 i S300P, które są standardem w wielu instalacjach.
• Jaka jest różnica między klasą A a klasą AC? Klasa A wykrywa zarówno prądy przemienne, jak i stałe pulsujące (np. zasilacze impulsowe), co jest niezbędne w nowoczesnych instalacjach z elektroniką. Klasa AC wykrywa tylko prądy przemienne.
• Jak często należy przeprowadzać test funkcjonalny? Test przyciskiem „TEST” zaleca się przeprowadzać co najmniej raz na 6 miesięcy. Pełne przeglądy okresowe powinny być realizowane zgodnie z przepisami PN-HD 60364-6.
