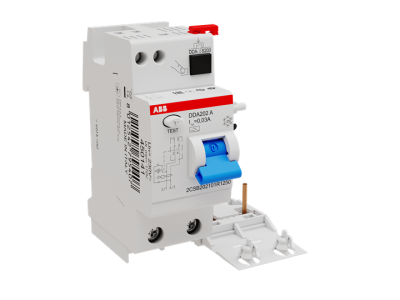

Blok różnicowo-prądowy DDA202 A-25/0,03, 25A 2P 30mA A, pro M compact | 2CSB202101R1250 ABB

Alternatywny kod produktu: 2CSB202101R1250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA202 A-25/0,03 (numer katalogowy 2CSB202101R1250) to zaawansowane zabezpieczenie przeciwporażeniowe i zwarciowe przeznaczone do montażu razem z wyłącznikami nadprądowymi serii S200 i S300P. Chroni obwody przed skutkami sinusoidalnych prądów zmiennych i stałych pulsujących ziemnozwarciowych, zapewniając skuteczną ochronę przeciwporażeniową (czułość 30 mA) oraz dodatkową ochronę przed dotykiem bezpośrednim. Dzięki kompaktowej budowie „pro M” idealnie wpasowuje się w rozdzielnice elektryczne.

• Czułość 30 mA: Szybkie wykrywanie wycieków prądowych i natychmiastowe odłączenie zasilania, minimalizujące ryzyko porażenia prądem.
• Ochrona przed prądami sinusoidalnymi i stałymi pulsującymi: Zapewnia skuteczną ochronę w instalacjach zasilanych zasilaczami impulsowymi i urządzeniami elektronicznymi.
• Dodatkowa ochrona przed dotykiem bezpośrednim: Ogranicza ryzyko porażenia w przypadku bezpośredniego kontaktu z przewodami pod napięciem.
• Montaż z wyłącznikami serii S200/S300P: Kompatybilność z popularnymi modułami nadprądowymi – proste i szybkie montowanie w standardowych rozdzielnicach.
• Kompaktowa budowa „pro M”: Zajmuje minimalną przestrzeń w szafie rozdzielczej, co ułatwia aranżację skomplikowanych układów zabezpieczeń.

Zgodność z Normami

Blok DDA202 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC i VDE.

Zastosowanie

Blok różnicowo-prądowy DDA202 A-25/0,03 znajduje szerokie zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest wysoka ochrona przeciwporażeniowa.

• Instalacje mieszkaniowe – ochrona gniazd wtykowych, obwodów oświetleniowych i dedykowanych linii zasilających.
• Obiekty komercyjne – sklepy, biura, hotele – zabezpieczenie przed awaryjnym wyciekiem prądowym.
• Przemysłowe układy zasilania – maszyny i urządzenia wymagające podwyższonej ochrony przeciwporażeniowej.
• Obwody zasilające elektronarzędzia, pompy, wentylatory i inne odbiorniki o podwyższonym ryzyku zwarć doziemnych.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Blok różnicowo-prądowy montuje się na szynie DIN obok wyłącznika nadprądowego serii S200/S300P, zaciskając go w odpowiednim miejscu. Po montażu należy przeprowadzić test przyciskiem TEST, aby potwierdzić prawidłowe działanie zabezpieczenia. Regularne testowanie (co pół roku) zalecane jest w celu utrzymania pełnej sprawności ochrony.

FAQ

• Czy blok DDA202 nadaje się do instalacji zasilanych zasilaczami impulsowymi? Tak, blok chroni zarówno przed prądami sinusoidalnymi, jak i stałymi pulsującymi, co czyni go odpowiednim do nowoczesnych instalacji z elektroniką.
• Jaki jest maksymalny prąd znamionowy bloku DDA202? Maksymalny prąd znamionowy wynosi 25 A, co oznacza, że blok można stosować w obwodach o obciążeniu do 25 A.
• Czy blok chroni wyłącznie przed prądami upływowymi typu AC? Nie, blok DDA202 chroni zarówno przed prądami upływowymi typu AC (sinusoidalne), jak i DC (stałe pulsujące), zapewniając kompleksową ochronę.
