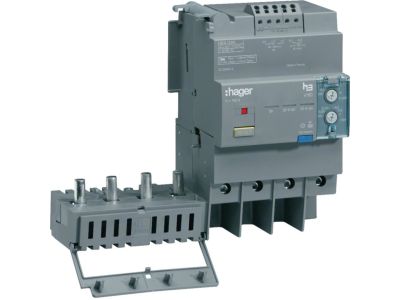

Blok różnicowo-prądowy 4P 125A, regulowany | HBA126H Hager

Opis i Kluczowe Cechy

Blok różnicowo-prądowy HBA126H to 4-biegunowy wyłącznik różnicowoprądowy o prądzie znamionowym 125 A, wyposażony w funkcję regulacji. Zaprojektowany do ochrony przeciwporażeniowej w rozdzielnicach głównych i podrozdzielnicach. Konstrukcja 4P (L1, L2, L3, N) umożliwia stosowanie w sieciach trójfazowych z przewodem neutralnym, a wysoki prąd 125 A gwarantuje bezpieczną pracę przy dużych obciążeniach bez ryzyka przeciążenia torów prądowych urządzenia.

• Prąd znamionowy 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, idealny do zabezpieczania odbiorów przemysłowych, mieszkań wielorodzinnych i budynków użyteczności publicznej.
• 4 bieguny (4P): Chroni wszystkie trzy fazy oraz przewód neutralny, dając pełną ochronę różnicowoprądową w układach TN-S i TN-C-S.
• Regulacja parametrów zadziałania: Umożliwia dostosowanie charakterystyki ochrony do specyficznych warunków instalacji – zwiększa selektywność i minimalizuje ryzyko zbędnych wyłączeń.
• Montaż na szynę TH35 (DIN): Szybki i pewny montaż w standardowych rozdzielnicach modułowych, kompatybilny z większością aparatury modułowej.
• Wysoka trwałość mechaniczna i elektryczna: Przystosowany do długoletniej eksploatacji bez utraty parametrów ochronnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Wykonany według standardów DIN, gwarantuje niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Blok różnicowo-prądowy HBA126H znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa przy dużych prądach obciążenia. Sprawdza się w sieciach trójfazowych z przewodem neutralnym.

• Ochrona głównych rozdzielnic w budynkach mieszkalnych wielorodzinnych, biurowcach i obiektach użyteczności publicznej.
• Zabezpieczenie obwodów zasilających maszyny przemysłowe, urządzenia wentylacyjne, pompy i centrale klimatyzacyjne.
• Stosowanie jako wyłącznik główny z funkcją różnicowoprądową w podrozdzielnicach warsztatowych i magazynowych.
• Instalacje wymagające regulowanej czułości – np. obiekty o zmiennym charakterze obciążenia (szpitale, laboratoria, centra danych).

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją producenta – nie przekraczaj dopuszczalnych wartości prądowych. Po zamontowaniu wykonaj test działania zgodnie z instrukcją.

FAQ

• Czy blok HBA126H ma regulację prądu różnicowego? Tak, produkt jest oznaczony jako regulowany – umożliwia dostosowanie progu zadziałania do wymagań instalacji. Szczegółowy zakres regulacji znajdziesz w dokumentacji technicznej dołączonej do urządzenia.
• Jaki stopień ochrony zapewnia to urządzenie? Jako aparat modułowy montowany wewnątrz rozdzielnicy przewidziany jest do pracy w suchych pomieszczeniach – standardowo IP20 (przy zamkniętej rozdzielnicy). Dokładną wartość IP sprawdź w karcie katalogowej producenta.
• Czy ten blok różnicowo-prądowy może pracować w sieci IT? Przeznaczony jest przede wszystkim do sieci TN (z uziemionym punktem neutralnym). W sieciach IT stosowanie standardowych wyłączników różnicowoprądowych jest ograniczone – skonsultuj projekt z wykwalifikowanym elektrykiem.
