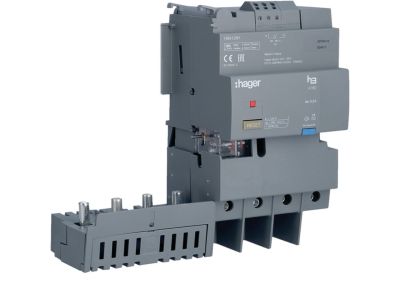

Blok różnicowo-prądowy 4P 125A, bez regulacji | HBA128H Hager

Opis i Kluczowe Cechy

Przedstawiamy blok różnicowo-prądowy oznaczony symbolem HBA128H – urządzenie 4P o prądzie znamionowym 125A, pozbawione regulacji. Zaprojektowany do montażu w rozdzielnicach modułowych, zapewnia ochronę różnicowoprądową w obwodach trójfazowych z przewodem neutralnym. Dzięki dużej obciążalności prądowej sprawdza się w instalacjach o znacznym zapotrzebowaniu mocy.

• Prąd znamionowy 125 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przeciążenia lub przegrzania styków.
• Liczba biegunów 4P (L1, L2, L3, N): dedykowany do sieci trójfazowej z przewodem neutralnym – kompleksowa ochrona wszystkich przewodów roboczych.
• Brak regulacji prądu różnicowego: upraszcza konfigurację i eliminuje ryzyko przypadkowej zmiany nastaw, gwarantując stałe parametry działania.
• Standardowy montaż na szynie DIN (TH35): szybki i pewny montaż w rozdzielnicy modułowej, zgodny z branżowymi praktykami.
• Kompaktowa konstrukcja modułowa: oszczędza miejsce w szafie sterowniczej i ułatwia rozplanowanie aparatury.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej, posiada oznakowanie CE i jest zgodny z europejskimi normami bezpieczeństwa. Konstrukcja oparta na standardach DIN gwarantuje kompatybilność z typową aparaturą modułową.

Zastosowanie

Blok różnicowo-prądowy HBA128H znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest ochrona różnicowoprądowa w sieciach trójfazowych z przewodem neutralnym. Zalecany do obwodów o dużym poborze mocy oraz instalacji o stałych parametrach.

• Ochrona różnicowoprądowa w głównych rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Zasilanie odbiorów trójfazowych o znacznym obciążeniu – piece indukcyjne, klimatyzatory, windy, maszyny produkcyjne.
• Instalacje wymagające czteroprzewodowego wyprowadzenia faz (L1, L2, L3) i przewodu neutralnego (N).
• Obiekty, w których nie przewiduje się zmiany czułości różnicowej – stałe parametry ochrony.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy modułowej. Dobór przekroju przewodów należy przeprowadzić zgodnie z normami, biorąc pod uwagę prąd znamionowy 125 A i warunki środowiskowe. Dokręcaj zaciski śrubowe zgodnie z dokumentacją producenta – zbyt niski moment może spowodować nagrzewanie, zbyt wysoki uszkodzić obudowę.

FAQ

• Czy blok różnicowo-prądowy HBA128H posiada regulację czułości? Nie, model oznaczony jako „bez regulacji” oferuje stały prąd różnicowy (ustalony fabrycznie). Wyklucza to możliwość przypadkowej zmiany nastaw, upraszczając obsługę.
• Jaki jest prąd znamionowy tego bloku? Prąd znamionowy wynosi 125 A, co pozwala na pracę w obwodach o dużym obciążeniu.
• Ile biegunów ma blok HBA128H? Jest to urządzenie 4P (czteropolowe) – zabezpiecza trzy fazy (L1, L2, L3) oraz przewód neutralny (N).
