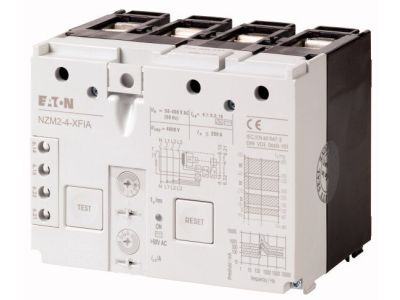

Blok różnicowo-prądowy 4-bieg. 0,1-3A, NZM2-4-XFIA | 292346 Eaton

Alternatywny kod produktu: NZM2-4-XFIA

Opis i Kluczowe Cechy

Blok różnicowo-prądowy 4-biegowy o regulowanym zakresie prądu różnicowego od 0,1 A do 3 A, przeznaczony jako akcesorium do wyłączników serii NZM2(-4) oraz N2-4 (symbol katalogowy 292346). Umożliwia rozszerzenie funkcjonalności wyłącznika o ochronę różnicowoprądową w instalacjach trójfazowych z przewodem neutralnym. Dzięki modułowej konstrukcji montaż jest elastyczny i łatwy, a urządzenie przystosowane jest do użytku międzynarodowego.

• Regulowany prąd różnicowy 0,1–3 A: Pozwala dostosować czułość ochrony do charakterystyki obwodu – od wysokiej ochrony przeciwporażeniowej (małe prądy upływu) po selektywność w instalacjach z dużymi upływami.
• 4-biegunowa konstrukcja: Zapewnia kompletną ochronę różnicowoprądową we wszystkich przewodach roboczych (fazy L1, L2, L3 + N) w sieciach TN-C, TN-S i TT.
• Kompatybilność z wyłącznikami NZM2(-4) i N2-4: Łatwe dołączenie do istniejącej rozdzielnicy bez konieczności przebudowy – akcesorium montowane bezpośrednio na wyłączniku.
• Przystosowanie do standardów międzynarodowych: Urządzenie spełnia wymagania norm europejskich, co gwarantuje bezpieczną eksploatację w różnych systemach instalacyjnych.
• Modułowa budowa grup funkcyjnych: Ułatwia rozbudowę i pozwala na szybką wymianę lub serwis w razie potrzeby.

Zgodność z Normami

Produkt spełnia wymagania stosownych dyrektyw Unii Europejskiej i posiada certyfikat zgodności CE. Zaprojektowany zgodnie z normami niskonapięciowymi oraz kompatybilności elektromagnetycznej (EMC), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Blok różnicowo-prądowy przeznaczony jest do montażu w rozdzielnicach wyposażonych w wyłączniki serii NZM2(-4) lub N2-4. Sprawdzi się w obwodach wymagających dodatkowej ochrony przed porażeniem oraz selektywności w obecności dużych prądów upływu.

• Ochrona przeciwporażeniowa w obwodach trójfazowych silnych odbiorników (maszyny, pompy, urządzenia grzewcze).
• Selektywna ochrona różnicowoprądowa w instalacjach z dużymi prądami upływu – unikanie wyłączeń selektywnych przy normalnej pracy.
• Rozszerzenie funkcji wyłącznika NZM o moduł różnicowoprądowy bez konieczności stosowania oddzielnego wyłącznika RCD.
• Automatyka budynkowa i sterowanie procesami przemysłowymi – zabezpieczenie obwodów sterowniczych i zasilających.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Blok montuje się na wyłączniku zgodnie z instrukcją producenta – nie wymaga osobnej szyny DIN (TH35), ponieważ jest bezpośrednio mocowany do aparatu. Momenty dokręcania śrub oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną wyłącznika i obowiązującymi normami. Przed pracą bezwzględnie odłączyć napięcie.

FAQ

• Jak reguluje się prąd różnicowy? Regulacja odbywa się za pomocą przełącznika nastawczego na przednim panelu bloku, w zakresie 0,1–3 A. Dokładna procedura opisana jest w instrukcji montażu.
• Jaki stopień ochrony ma blok różnicowo-prądowy? Stopień ochrony zależy od obudowy wyłącznika, w której jest montowany. Blok wewnątrz wyłącznika NZM uzyskuje taką samą klasę szczelności jak sam wyłącznik (zwykle IP20).
• Do jakich wyłączników pasuje ten blok? Jest przeznaczony wyłącznie do wyłączników serii NZM2(-4) oraz N2-4. Nie nadaje się do innych modeli – przed zakupem upewnij się, że posiadasz właściwy typ wyłącznika.
