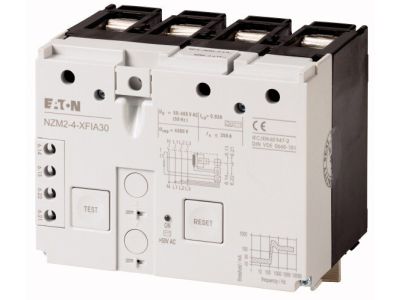

Blok różnicowo-prądowy 4-bieg. 0,03A, NZM2-4-XFIA30 | 292345 Eaton

Alternatywny kod produktu: NZM2-4-XFIA30

Opis i Kluczowe Cechy

Blok różnicowo-prądowy 4-biegowy o czułości 0,03 A (30 mA) to dedykowane akcesorium do wyłączników serii NZM2(-4) oraz N2-4. Umożliwia rozbudowę podstawowego wyłącznika o funkcję ochrony różnicowoprądowej, podnosząc bezpieczeństwo instalacji. Dzięki czterobiegunowej konstrukcji nadaje się do układów trójfazowych z przewodem neutralnym.

• Czułość różnicowa 0,03 A (30 mA): zapewnia skuteczną ochronę przeciwporażeniową i przeciwpożarową w obwodach, w których wymagany jest wysoki poziom bezpieczeństwa personelu.
• 4 bieguny (3 fazy + N): umożliwia stosowanie w instalacjach trójfazowych z przewodem neutralnym, gwarantując kompletną ochronę wszystkich przewodów czynnych.
• Przeznaczony do wyłączników NZM2(-4) oraz N2-4: łatwa i pewna integracja z istniejącymi wyłącznikami tej serii bez konieczności modyfikacji szafy.
• Montaż modułowy: akcesorium jest szybko dołączane do wyłącznika głównego, co ułatwia rozbudowę instalacji i serwis.
• Uniwersalne zastosowanie międzynarodowe: przystosowane do pracy w różnych standardach sieciowych, co zwiększa elastyczność projektową.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Zapewnia to bezpieczną i niezawodną pracę w instalacjach spełniających wymagania współczesnych przepisów elektrotechnicznych.

Zastosowanie

Blok różnicowo-prądowy 4-biegowy 0,03 A stosuje się wszędzie tam, gdzie niezbędna jest ochrona przed porażeniem prądem elektrycznym w obwodach trójfazowych. Jest przeznaczony głównie jako rozszerzenie wyłączników serii NZM2 i N2-4.

• Ochrona przed porażeniem w instalacjach przemysłowych, handlowych i użyteczności publicznej zasilanych z sieci trójfazowej (3L+N).
• Rozbudowa istniejących rozdzielnic głównych i podrozdzielnic o funkcję wyłącznika różnicowoprądowego bez konieczności wymiany całego aparatu.
• Instalacje wymagające bardzo niskiego progu zadziałania (30 mA) – np. obwody gniazd w pomieszczeniach mokrych, place budowy, obiekty tymczasowe.
• Systemy automatyki budynkowej i sterowania, gdzie wymagana jest dodatkowa ochrona przeciwporażeniowa w obwodach siłowych.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach i zabezpieczyć przed przypadkowym załączeniem. Akcesorium montuje się bezpośrednio do wyłącznika NZM2(-4) lub N2-4 zgodnie z instrukcją producenta – nie wymaga oddzielnej szyny TH35. Przekroje przewodów należy dobrać do prądu znamionowego wyłącznika głównego. Dokręcanie śrub łączeniowych wykonać momentem podanym w dokumentacji technicznej produktu.

FAQ

• Czy ten blok różnicowo-prądowy pasuje tylko do wyłączników NZM2? Tak, jest przeznaczony do wyłączników serii NZM2(-4) oraz N2-4. Nie nadaje się do innych serii bez adaptera.
• Co oznacza parametr 0,03 A (30 mA)? Jest to znamionowy prąd różnicowy, przy którym blok wyłącza obwód. Wartość 30 mA zapewnia ochronę przeciwporażeniową w normalnych warunkach (zabezpieczenie przed śmiertelnym porażeniem).
• Czy blok wymaga osobnego zasilania? Nie, jest to akcesorium mechaniczne montowane na wyłączniku – nie wymaga dodatkowego zasilania. Działanie opiera się na porównaniu prądów w przewodach fazowych i neutralnym.
