Blok różnicowo-prądowy 4-bieg. 0,03A, NZM1-4-XFI300U | 104613 Eaton

Alternatywny kod produktu: NZM1-4-XFI300U

Opis i Kluczowe Cechy

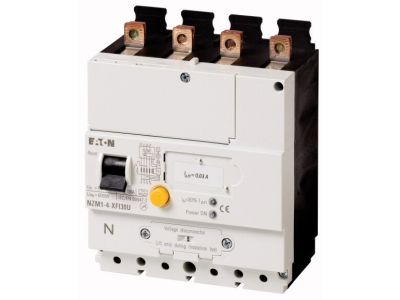

Blok różnicowo-prądowy NZM1-4-XFI300U (nr kat. 104613) to 4-biegunowe akcesorium do wyłączników i rozłączników serii NZM1(-4). Zaprojektowany do ochrony przeciwporażeniowej w instalacjach trójfazowych i jednofazowych, oferuje prąd różnicowy IΔn = 0,03 A (30 mA) oraz stałe opóźnienie czasowe tv = 10 ms, co zapewnia selektywność i stabilność działania. Niezależny od napięcia sieciowego (Ue 200…415 V AC) gwarantuje niezawodną pracę nawet przy wahaniach zasilania.

• Prąd różnicowy 0,03 A (30 mA): wysoka czułość zapewniająca ochronę przeciwporażeniową w obwodach o niskim upływie, spełniająca wymogi typowych instalacji budynkowych.
• Napięcie znamionowe 200…415 V AC 50/60 Hz: szeroki zakres napięcia umożliwia stosowanie w sieciach trójfazowych oraz jednofazowych bez dodatkowych transformatorów.
• Stałe opóźnienie czasowe 10 ms: zapobiega niepożądanym wyzwoleniom przy krótkotrwałych prądach upływu, poprawiając selektywność w systemach rozdzielczych.
• Żółta dioda LED ostrzegawcza (>30% IΔn): wizualna sygnalizacja zbliżania się do progu zadziałania, umożliwiająca wczesne wykrycie potencjalnego problemu i zaplanowanie konserwacji.
• Kompatybilność z wyłącznikami NZM1-4 oraz rozłącznikami N1-4: elastyczność montażu w różnych konfiguracjach szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Blok NZM1-4-XFI300U jest zatwierdzony zgodnie z normą IEC/EN 60947-2, co potwierdza jego zgodność z europejskimi wymaganiami dla aparatury łączeniowej i sterowniczej niskiego napięcia. Posiada oznaczenie CE. Uwaga: produkt nie jest zatwierdzony przez UL/CSA.

Zastosowanie

Akcesorium przeznaczone do montażu na wyłącznikach i rozłącznikach serii NZM1(-4) w celu realizacji funkcji różnicowoprądowej. Idealne do:

• ochrony przeciwporażeniowej w rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych i komercyjnych,
• zabezpieczania obwodów gniazd wtyczkowych, oświetlenia i maszyn w instalacjach trójfazowych,
• stosowania w systemach, gdzie wymagana jest selektywna praca z kilkoma wyłącznikami różnicowoprądowymi,
• rozbudowy istniejących rozdzielnic o funkcję różnicowoprądową bez konieczności wymiany głównego wyłącznika.

Wskazówki Montażowe

Montaż i podłączenie bloku różnicowo-prądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając znamionowy prąd zwarciowy wyłącznika nadrzędnego. Należy zwrócić uwagę na ograniczenia: bloku nie można łączyć z obudową izolowaną ani zestawem montażowym głównego wyłącznika do montażu panelu bocznego. Nie stosować z dolną pokrywą NZM1-XUSA oraz z wyzwalaczami wzrostowymi/podnapięciowymi. Podczas montażu styków pomocniczych należy przestrzegać schematu połączeń – w przypadku zastosowania styku pomocniczego wskazującego wyzwolenie, funkcje NO/NC ulegają odwróceniu.

FAQ

• Czy blok posiada wbudowane podświetlenie? Nie, ale wyposażono go w żółtą diodę LED sygnalizującą przekroczenie 30% znamionowego prądu różnicowego. LED pełni funkcję ostrzegawczą, nie jest to typowe podświetlenie przycisku.
• Jaki jest stopień ochrony tego urządzenia? Producent nie podaje stopnia ochrony IP dla samego bloku. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20, ale ostateczny stopień ochrony zależy od zastosowanej obudowy.
• Czy styk pomocniczy jest dołączony do zestawu? Nie, blok różnicowo-prądowy jest dostarczany bez styków pomocniczych. Użytkownik może zamontować maksymalnie dwa styki pomocnicze (HIAFI) – NO: M22-K01, NC: M22-K10 – dostępne jako akcesoria opcjonalne.
