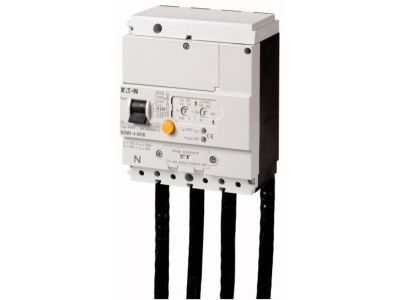

Blok różnicowo-prądowy 3-bieg. 0,03-3A, NZM1-4-XFIR | 104608 Eaton

Alternatywny kod produktu: NZM1-4-XFIR

Opis i Kluczowe Cechy

Blok różnicowo-prądowy 3-biegunowy o zakresie nastaw prądu różnicowego 0,03–3 A, oznaczony symbolem NZM1-4-XFIR (nr kat. 104608), stanowi opcjonalne akcesorium do wyłączników serii NZM1-4 oraz N1-4. Dzięki modułowej konstrukcji umożliwia elastyczny montaż w rozdzielnicy i pozwala na precyzyjne dostosowanie ochrony różnicowoprądowej do wymagań instalacji trójfazowych.

• Zakres nastaw prądu różnicowego 0,03–3 A: Możliwość selektywnego ustawienia progu zadziałania – od czułej ochrony przeciwporażeniowej po selektywną ochronę przeciwpożarową, w zależności od charakterystyki obwodu.
• Konstrukcja 3-biegunowa: Przeznaczona do zabezpieczania obwodów trójfazowych, zapewnia skuteczną detekcję prądów upływowych w każdej fazie.
• Kompatybilność z wyłącznikami NZM1-4 oraz N1-4: Bezpośrednie łączenie z wyłącznikami tych serii – gotowe i sprawdzone rozwiązanie dla instalacji przemysłowych i rozdzielnic głównych.
• Modułowa budowa: Ułatwia szybki montaż, demontaż i ewentualną rozbudowę układów ochronnych w rozdzielnicy, bez konieczności ingerencji w przewodzenie.
• Ochrona różnicowoprądowa: Zwiększa bezpieczeństwo personelu i instalacji poprzez wykrywanie zwarć doziemnych i prądów upływowych.

Zgodność z Normami

Blok różnicowo-prądowy NZM1-4-XFIR jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymogi bezpieczeństwa dla akcesoriów do wyłączników stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Blok przeznaczony jest do montażu w rozdzielnicach wraz z wyłącznikami serii NZM1-4 i N1-4, tam gdzie wymagana jest ochrona różnicowoprądowa w obwodach trójfazowych. Sprawdza się w następujących scenariuszach:

• Ochrona przeciwporażeniowa w przemysłowych liniach zasilających maszyny i urządzenia trójfazowe.
• Selektywna ochrona przeciwpożarowa w instalacjach o dużym prądzie upływowym tła – regulacja progu (0,03–3 A) umożliwia wyłączenie tylko uszkodzonego odcinka.
• Uzupełnienie wyłączników nadprądowych NZM w rozdzielnicach głównych budynków użyteczności publicznej i hal produkcyjnych.
• Tworzenie układów różnicowoprądowych z wyłącznikami silnikowymi serii N1-4 w aplikacjach wymagających ochrony przed porażeniem przy urządzeniach ruchomych.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego NZM1-4-XFIR może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montuje się bezpośrednio na wyłączniku serii NZM1-4 lub N1-4 – łączy się mechanicznie i elektrycznie zgodnie z dokumentacją producenta. Momenty dokręcania oraz przekroje przewodów należy dobrać do wartości prądu znamionowego wyłącznika i obciążenia. Po zamontowaniu sprawdzić poprawność działania testem różnicowoprądowym.

FAQ

• Jak ustawić żądany prąd różnicowy? Nastawa dokonywana jest za pomocą pokrętła regulacyjnego na przedniej części bloku. Zakres 0,03–3 A pozwala precyzyjnie dobrać czułość do charakterystyki obwodu – od ochrony przeciwporażeniowej (30 mA) po selektywną (wyższe wartości).
• Czy blok jest kompatybilny z wyłącznikami innych serii niż NZM1-4/N1-4? Producent przewidział zastosowanie wyłącznie z wyłącznikami serii NZM1-4 oraz N1-4. Nie gwarantuje się poprawnego działania z innymi modelami.
• Czy montaż wymaga dodatkowych akcesoriów? Nie – blok został zaprojektowany jako bezpośrednie akcesorium „plug‑on” do wymienionych wyłączników. Wszystkie niezbędne elementy montażowe oraz połączenia elektryczne są zintegrowane.
