Blok różnicowo-prądowy | 292343 Eaton

Alternatywny kod produktu: NZM2-4-XFI30

Opis i Kluczowe Cechy

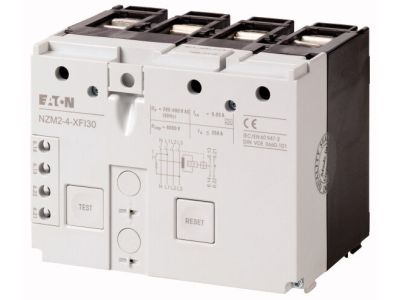

Blok różnicowo-prądowy o symbolu 292343 to dedykowane akcesorium do 4-biegunowych wyłączników NZM2-4 oraz rozłączników izolacyjnych N2-4. Zaprojektowany do systemów trójfazowych i jednofazowych, wykorzystuje zasadę równowagi rdzenia, wykrywając prądy pulsacyjne (czułość na prąd pulsacyjny). Wyposażony w zintegrowany styk pomocniczy (1 NO + 1 NC) resetowany przyciskiem, umożliwia sygnalizację i sterowanie w układach automatyki. Montowany bezpośrednio do aparatu, zapewnia kompleksową ochronę różnicowoprądową bez potrzeby dodatkowych modułów.

• Przeznaczenie do NZM2-4 i N2-4: Blok montuje się bezpośrednio na 4-biegunowym wyłączniku NZM2-4 lub rozłączniku izolacyjnym N2-4, co pozwala w prosty sposób dodać funkcję różnicowoprądową do istniejącej aparatury.
• Czułość na prąd pulsacyjny (zasada równowagi rdzenia): Urządzenie reaguje na prądy różnicowe o kształcie pulsacyjnym, typowe dla prostowników czy zasilaczy impulsowych – zapewnia ochronę w nowoczesnych instalacjach z odbiornikami elektronicznymi.
• Zintegrowany styk pomocniczy 1NO + 1NC: Umożliwia przekazanie sygnału o zadziałaniu do systemu nadzoru lub sterowania (PLC, styczniki, sygnalizacja), co zwiększa funkcjonalność i bezpieczeństwo obwodu.
• Napięcie sieci Ue = 280…690 V AC 50/60 Hz: Szeroki zakres napięć pracy pozwala stosować blok zarówno w instalacjach niskiego napięcia (np. 400 V), jak i w wyższych napięciach roboczych bez konieczności stosowania dodatkowych przekładników.
• Reset przyciskiem: Po zadziałaniu zabezpieczenia różnicowoprądowego przycisk resetu umożliwia szybkie i bezpieczne przywrócenie gotowości bez wymiany elementów.

Zgodność z Normami

Blok różnicowo-prądowy 292343 został zatwierdzony zgodnie z normą IEC/EN 60947-2, co potwierdza jego zgodność z wymaganiami dotyczącymi łączników niskonapięciowych i urządzeń ochronnych. Produkt nie posiada zatwierdzeń UL/CSA – przeznaczony jest głównie na rynek europejski. Posiada oznaczenie CE.

Zastosowanie

Blok różnicowo-prądowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa w układach z wyłącznikami NZM2-4 oraz rozłącznikami N2-4. Sprawdza się w instalacjach trójfazowych i jednofazowych, szczególnie przy odbiornikach generujących prądy pulsacyjne.

• Ochrona różnicowoprądowa w przemysłowych rozdzielnicach głównych i podrozdzielnicach z wyłącznikami NZM2-4.
• Dodanie funkcji RCD do rozłączników izolacyjnych N2-4 w celu zapewnienia bezpieczeństwa personelu podczas konserwacji.
• Sterowanie i sygnalizacja stanu zadziałania w automatyce budynkowej i przemyśle – styk pomocniczy NO/NC przesyła sygnał do PLC lub styczników.
• Zabezpieczanie obwodów zasilających urządzenia z impulsowymi źródłami zasilania (np. falowniki, UPS, ładowarki) – czułość na prąd pulsacyjny.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Blok mocuje się bezpośrednio do wyłącznika NZM2-4 lub rozłącznika N2-4 – nie wymaga dodatkowej szyny TH35. Przekrój przewodów powinien być dobrany do prądu znamionowego zamontowanego aparatu (dane w dokumentacji NZM2 lub N2). Moment dokręcania zacisków należy stosować zgodnie z instrukcją producenta. Uwaga: bloku nie można łączyć z jednostkami wtykowymi, obudową izolowaną ani zestawem montażowym głównego wyłącznika do panelu bocznego z uchwytem montażowym. Znamionowa graniczna zdolność wyłączania zwarciowego jest określona przez zamontowany NZM2 lub (w przypadku rozłącznika N2) przez zastosowany bezpiecznik rezerwowy – szczegóły w danych technicznych.

FAQ

• Czy blok różnicowo-prądowy 292343 wymaga dodatkowego zasilania? Nie, blok jest czuły na prąd różnicowy i nie wymaga napięcia pomocniczego – działa w oparciu o zasadę równowagi rdzenia. Styk pomocniczy NO/NC jest stykami beznapięciowymi.
• Jaki jest stopień ochrony tego bloku? Dane producenta nie określają stopnia IP – standardowo dla akcesoriów montowanych wewnątrz rozdzielnic przyjmuje się IP20, ale należy to zweryfikować w dokumentacji technicznej kompletnej rozdzielnicy.
• Czy mogę zastosować blok z wyłącznikiem NZM2-4 o prądzie inne niż 4-biegunowy? Blok jest dedykowany wyłącznie do 4-biegunowych aparatów NZM2-4 i N2-4. Nie nadaje się do wersji 3-biegunowych ani innych serii.
