Blok rozdzielczy, złącze śrubowe, jasnoszary WPD 108 1X120/2X35+3X25+4X16 GY | 1562100000 Weidmuller

Opis i Kluczowe Cechy

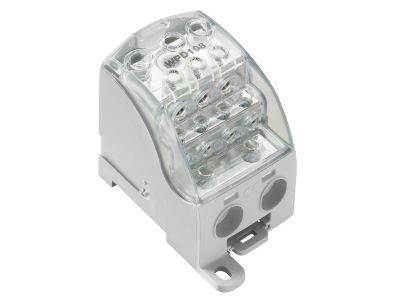

Blok rozdzielczy Weidmüller WPD 108 (symbol 1562100000) to wysokiej jakości złącze śrubowe w kolorze jasnoszarym, przeznaczone do bezpiecznego i uporządkowanego rozdziału przewodów w instalacjach elektrycznych. Dzięki konfiguracji zacisków 1×120 mm² + 2×35 mm² + 3×25 mm² + 4×16 mm² umożliwia przyłączanie przewodów o różnych przekrojach w jednym punkcie, co ułatwia prowadzenie okablowania i oszczędza miejsce w rozdzielnicy.

• Konfiguracja zacisków: 1×120 mm² + 2×35 mm² + 3×25 mm² + 4×16 mm² – umożliwia elastyczne przyłączanie przewodów o zróżnicowanych przekrojach, redukując liczbę połączeń i zwiększając przejrzystość instalacji.
• Złącze śrubowe: zapewnia pewny, trwały i łatwy w montażu styk, odporny na wibracje i zmienne obciążenia.
• Kompaktowa konstrukcja: przeznaczona do montażu na szynie TH35, optymalizuje wykorzystanie przestrzeni w szafie sterowniczej.
• Kolor jasnoszary: estetyczny wygląd, który harmonizuje z typową aparaturą modułową w rozdzielnicach.
• Materiał wysokiej jakości: wytrzymałe tworzywo izolacyjne i elementy przewodzące gwarantują niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznakowanie CE. Zastosowane materiały oraz konstrukcja są zgodne z aktualnymi standardami stosowanymi w aparaturze rozdzielczej. Montaż i użytkowanie należy prowadzić zgodnie z obowiązującymi przepisami oraz dokumentacją producenta.

Zastosowanie

Blok rozdzielczy Weidmüller WPD 108 znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów o różnych przekrojach. Sprawdzi się w następujących scenariuszach:

• Rozdział przewodów w rozdzielnicach głównych i podrzędnych, umożliwiający zasilanie wielu obwodów z jednego źródła.
• Przyłączanie kabli o dużym przekroju (do 120 mm²) wraz z odgałęzieniami dla mniejszych odbiorników (16–35 mm²) w szafach sterowniczych.
• Tworzenie bezpiecznych punktów rozgałęźnych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Systemy dystrybucji energii w automatyce budynkowej, gdzie wymagana jest elastyczność konfiguracji przyłączy.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Produkt przeznaczony jest do montażu na szynie TH35 (DIN). Dokręć śruby zacisków zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do obciążenia prądowego oraz wymogów norm instalacyjnych. Zapewnij odpowiednią izolację odcinków bez izolacji.

FAQ

• Jakie przekroje przewodów można podłączyć do bloku WPD 108? Zgodnie z oznaczeniem: jeden przewód o przekroju 120 mm², dwa przewody 35 mm², trzy przewody 25 mm² oraz cztery przewody 16 mm².
• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze jasnoszarym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki jest stopień ochrony IP tego produktu? Producent nie podaje konkretnego stopnia ochrony. Standardowo bloki rozdzielcze montowane wewnątrz rozdzielnic pracują w warunkach IP20 – zalecamy instalację w suchym, czystym otoczeniu.
