Blok rozdzielczy z przyłączem śrubowym, szynowym 400A | 037308 Legrand

Opis i Kluczowe Cechy

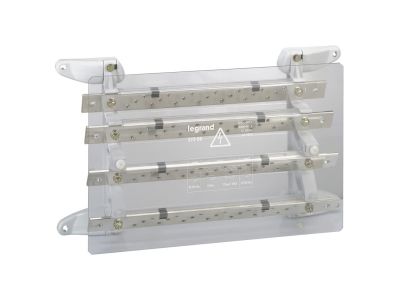

Blok rozdzielczy z przyłączem śrubowym i szynowym o symbolu 037308 przeznaczony jest do rozdziału energii w rozdzielnicach serii XL3. Jego kluczowym parametrem jest prąd znamionowy 400 A, który zapewnia bezpieczną pracę w obwodach o dużym obciążeniu. Blok składa się z 4 szyn 32 x 5 mm z ochroną izolacyjną, co podnosi niezawodność i bezpieczeństwo instalacji. W zestawie znajduje się ekran ochronny oraz etykietka samoprzylepna z oznaczeniem "Pod napięciem".

• Prąd znamionowy 400 A: Umożliwia bezpieczny rozdział energii w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 4 szyny 32 x 5 mm z ochroną izolacyjną: Zapewniają izolację międzyfazową i chronią przed przypadkowym dotykiem.
• Zasilanie: 2 otwory niegwintowane Ø8,5 mm (szyny elastyczne): Ułatwiają podłączenie przewodów zasilających.
• Odpływ: 21 otworów M6 na każdą szynę: Pozwala na przyłączenie końcówek kablowych o maksymalnym przekroju 70 mm², co daje dużą elastyczność przy podłączaniu odbiorników.
• Montaż w poziomie lub pionie: Możliwość instalacji w rozdzielnicach XL3 400/800 oraz na płycie pełnej za pomocą wkrętów M6 (dostarczane w komplecie).

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia standardy bezpieczeństwa stosowane w rozdzielnicach niskiego napięcia.

Zastosowanie

Blok rozdzielczy przeznaczony jest do rozdziału energii elektrycznej w przemysłowych i komercyjnych rozdzielnicach głównych oraz podrozdzielnicach. Idealnie sprawdza się w systemach wymagających dużej liczby odpływów.

• Rozdział energii w rozdzielnicach XL3 400 i XL3 800 – montaż poziomy lub pionowy.
• Podłączenie wielu odbiorników (do 21 na fazę) za pomocą końcówek kablowych do 70 mm².
• Stosowanie w przedziałach kablowych wewnętrznych rozdzielnic XL3 800 dla optymalnego zarządzania kablami.
• Montaż na płycie pełnej w przypadku niestandardowych konfiguracji szaf sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok rozdzielczy montuje się za pomocą wkrętów M6 (dostarczonych w komplecie) na płycie pełnej lub bezpośrednio w rozdzielnicach XL3. Momenty dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do obciążenia prądowego 400 A. Ekran ochronny oraz etykieta ostrzegawcza muszą być zamontowane przed uruchomieniem.

FAQ

• Czy blok rozdzielczy posiada ekran ochronny? Tak, w zestawie znajduje się ekran ochronny oraz etykietka samoprzylepna z oznaczeniem "Pod napięciem".
• Jaki maksymalny przekrój końcówki kablowej można przyłączyć do odpływów? Otwory M6 na odpływie są przystosowane do końcówek kablowych o maksymalnym przekroju 70 mm².
• Czy montaż możliwy jest w pionie? Tak, produkt może być montowany w poziomie (rozdzielnice XL3 400) lub w pionie (przedziały kablowe XL3 400/800).
