Blok rozdzielczy z przyłączem śrubowym, szynowym 250A | 037435 Legrand

Opis i Kluczowe Cechy

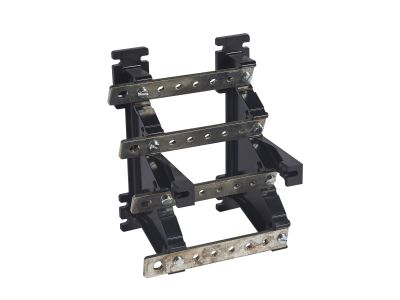

Blok rozdzielczy z przyłączem śrubowym i szynowym o prądzie znamionowym 250 A (symbol 037435) przeznaczony do rozdziału energii w rozdzielnicach. Wykonany z czterech szyn miedzianych 25 x 4 mm², wyposażony w jedno gniazdo zasilające 120 mm² (wkręt M10) oraz pięć odejść 50 mm² (wkręt M8). Konstrukcja zapewnia niezawodne połączenia przy dużych obciążeniach – idealny do standardowego rozdziału energii.

• Prąd znamionowy 250 A: umożliwia bezpieczne prowadzenie obwodów o znacznym poborze mocy bez ryzyka przegrzania styków.
• 1 zasilanie 120 mm² (wkręt M10): dedykowane przyłącze główne o dużej przekroju zapewnia niską rezystancję i stabilne zasilanie całego bloku.
• 5 odejść 50 mm² (wkręt M8): każda gałąź może obsłużyć odbiorniki o prądzie do 50 A, co daje elastyczność w projektowaniu rozdzielni.
• Szyny miedziane 4 x 25 x 4 mm: duża powierzchnia przewodząca i odporność na korozję, gwarantują długą żywotność i niskie straty mocy.
• Mocowanie na szynie TH35 (zaczepy nr ref. 37439) lub na podstawie montażowej (wkręty M6): łatwy montaż w rozdzielnicach zarówno na standardowej szynie DIN, jak i bezpośrednio do podłoża.

Zgodność z Normami

Blok rozdzielczy został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami dyrektyw Unii Europejskiej, co potwierdza oznaczenie CE. Przeznaczony do instalacji w rozdzielnicach spełniających odpowiednie normy dla urządzeń rozdzielczych niskiego napięcia.

Zastosowanie

Blok rozdzielczy znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane rozdzielenie energii elektrycznej w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Rozdział energii głównej w rozdzielnicach budynków użyteczności publicznej.
• Zasilanie kilku obwodów odbiorczych z jednego źródła w szafach sterowniczych.
• Wykorzystanie w istniejących rozdzielnicach jako punkt przyłączeniowy dla nowych odbiorników o dużym poborze prądu.
• Montaż w instalacjach przemysłowych, gdzie wymagane jest wiele odejść o przekroju 50 mm².

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Blok mocuje się na szynie TH35 za pomocą dedykowanych zaczepów (nr ref. 37439) lub bezpośrednio do podłoża wkrętami M6. Momenty dokręcania wkrętów M10 i M8 należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów podłączanych do zacisków powinien być dobrany do wartości prądu znamionowego (250 A dla zasilania, 50 A dla odejść).

FAQ

• Jaki jest stopień ochrony bloku rozdzielczego? Blok przeznaczony jest do montażu wewnątrz obudów rozdzielnic, gdzie typowo zapewniany jest stopień ochrony IP20. Dokładne dane dotyczące ochrony obudowy należy sprawdzić w dokumentacji technicznej konkretnej rozdzielnicy.
• Czy mogę podłączyć do odejść przewody o mniejszym przekroju niż 50 mm²? Tak, odejścia z wkrętem M8 przystosowane są do podłączenia przewodów o przekroju do 50 mm². Dla mniejszych przekrojów należy użyć odpowiednich redukcji lub tulejek zaciskowych, zgodnie z zasadami sztuki instalacyjnej.
• Jak zamontować blok na szynie TH35 bez zaczepów 37439? Blok wymaga dedykowanych zaczepów nr ref. 37439 do mocowania na szynie TH35. Alternatywnie można go przymocować do podstawy montażowej za pomocą wkrętów M6 – wówczas nie korzysta się z szyny DIN.
