Blok rozdzielczy z przyłączem śrubowym 250A | 037400 Legrand

Opis i Kluczowe Cechy

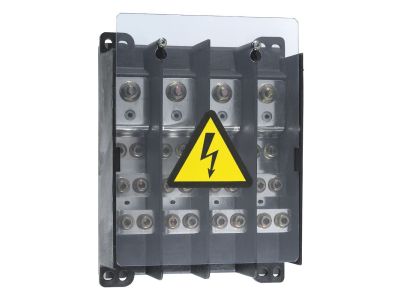

Blok rozdzielczy z przyłączem śrubowym 250A (symbol 037400) przeznaczony do rozdziału energii w instalacjach elektrycznych. Umożliwia podłączenie przewodów o dużym przekroju – do 150 mm² na biegun, co zapewnia bezproblemowe zasilanie odbiorników o znacznym poborze mocy. Konstrukcja oparta na trzech punktach zasilania na biegun daje elastyczność w konfiguracji okablowania. Produkt dostarczany jest z ekranem ochronnym oraz etykietką samoprzylepną z oznaczeniem "Pod napięciem".

• Prąd znamionowy 250 A: Gwarantuje bezpieczną pracę w obwodach wysokoprądowych, eliminując ryzyko przegrzania styków.
• Zasilanie do 150 mm² na biegun: Umożliwia przyłączenie grubych przewodów zasilających – idealne do rozdziału energii w rozdzielnicach głównych i przemysłowych.
• Trzy punkty zasilania na biegun: Dają swobodę w podłączaniu odbiorników – każdy punkt może obsłużyć kombinacje przewodów (np. 1×70 mm², 1×50 mm² + 1×35 mm², 2×35 mm² lub mostek 3-odpływowy ref. 37403).
• Mocowanie na płycie pełnej lub podstawie montażowej: Stabilna instalacja za pomocą wkrętów M6, co zapewnia trwałość i bezpieczeństwo mechaniczne.
• Ekran ochronny i etykietka "Pod napięciem" w zestawie: Zwiększa bezpieczeństwo personelu podczas eksploatacji i serwisu.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z przepisami zapewnia niezawodne działanie w instalacjach wykonywanych zgodnie z obowiązującymi standardami.

Zastosowanie

Blok rozdzielczy 250A znajduje zastosowanie w miejscach wymagających rozdziału energii o dużym natężeniu prądu, szczególnie w rozdzielnicach głównych i przemysłowych.

• Rozdział energii w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Zasilanie maszyn i urządzeń o dużym poborze mocy, wymagających przyłącza od 50 A wzwyż.
• Dystrybucja prądu w tablicach rozdzielczych w halach produkcyjnych, magazynach i centrach danych.
• Jako węzeł przyłączeniowy dla mostków trójodpływowych (np. ref. 37403) umożliwiających dalsze rozgałęzienia.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocuje się na płycie pełnej lub podstawie montażowej za pomocą wkrętów M6 (zgodnie z dokumentacją techniczną). Przekroje przewodów należy dobrać do prądu znamionowego i obciążalności instalacji. Moment dokręcania śrub przyłączeniowych według zaleceń producenta. Po zakończeniu montażu zamontować dostarczony ekran ochronny i nakleić etykietkę „Pod napięciem”.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do bloku rozdzielczego 037400? Do pojedynczego punktu zasilania można podłączyć kabel o przekroju do 70 mm² (lub w zależności od kombinacji: 1×50 mm² + 1×35 mm², 2×35 mm², lub mostek 3-odpływowy). Na jeden biegun doprowadzenie może mieć przekrój do 150 mm².
• Ile punktów przyłączeniowych ma blok rozdzielczy? Każdy biegun wyposażony jest w trzy punkty zasilania. W bloku jednobiegunowym (symbol 037400) znajdują się zatem trzy zaciski przyłączeniowe.
• Czy w zestawie znajduje się osłona zabezpieczająca? Tak, blok rozdzielczy dostarczany jest z ekranem ochronnym oraz etykietką samoprzylepną z oznaczeniem „Pod napięciem”, co zwiększa bezpieczeństwo użytkowania.
