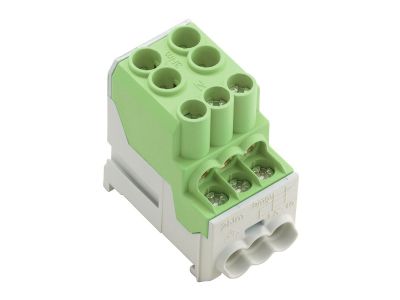

Blok rozdzielczy WPD 100 2X25/6X10 GN zielony | 1561930000 Weidmuller

Opis i Kluczowe Cechy

Blok rozdzielczy WPD 100 2X25/6X10 GN zielony (symbol 1561930000) to element rozdzielnicy przeznaczony do dystrybucji energii elektrycznej. Dzięki prądowi znamionowemu 100 A i napięciu znamionowemu 690 V AC/DC umożliwia bezpieczną pracę w obwodach o dużym obciążeniu. Konstrukcja oparta na złączu śrubowym gwarantuje pewny kontakt, a obudowa z tworzywa Wemid zapewnia trwałość i odporność termiczną.

• Prąd znamionowy 100 A: Umożliwia bezpieczną dystrybucję energii w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC/DC: Uniwersalne zastosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, co zwiększa elastyczność projektowania.
• Tworzywo Wemid: Wysoka odporność termiczna i mechaniczna obudowy zapewnia długotrwałą niezawodność w trudnych warunkach pracy.
• Złącze śrubowe: Pewny i trwały kontakt elektryczny, łatwy montaż przewodów o odpowiednim przekroju.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w standardowych warunkach instalacyjnych.

Zastosowanie

Blok rozdzielczy WPD 100 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest niezawodna dystrybucja energii. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Dystrybucja energii w rozdzielnicach głównych i podrzędnych.
• Zasilanie odbiorników o dużym poborze prądu, np. silników, pieców, oświetlenia przemysłowego.
• Rozgałęzianie obwodów w instalacjach wymagających wysokiej niezawodności.
• Stosowanie w systemach automatyki budynkowej jako element rozdzielczy zasilania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Standardowo blok montowany jest na szynie TH35 lub płycie montażowej – sposób mocowania należy dostosować do dokumentacji producenta. Momenty dokręcania złączy śrubowych oraz przekrój przewodów dobieraj zgodnie z obowiązującymi normami i danymi katalogowymi. Upewnij się, że obciążenie nie przekracza wartości znamionowych.

FAQ

• Czy blok rozdzielczy WPD 100 jest przystosowany do prądu stałego? Tak, zgodnie z danymi technicznymi napięcie znamionowe DC wynosi 690 V, co pozwala na bezpieczne stosowanie w obwodach prądu stałego.
• Jaki jest stopień ochrony (IP) tego bloku? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo bloki rozdzielcze montowane wewnątrz rozdzielnic mają stopień ochrony IP00, a ostateczna ochrona zależy od zastosowanej obudowy rozdzielnicy.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z tworzywa Wemid, które charakteryzuje się wysoką odpornością termiczną i mechaniczną, co gwarantuje trwałość w długotrwałej eksploatacji.
