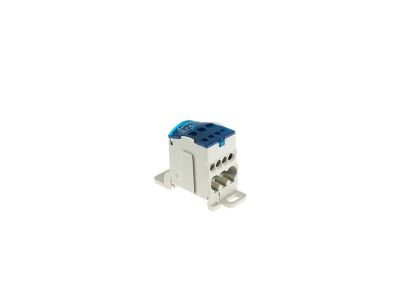

Blok rozdzielczy  UKK-80,Al/Cu,1x16mm2,4x6mm2,2x16mm2 na szynę TH 1000V AC/DC 80A szary/niebieski | 49.580 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy UKK-80 marki Elektro-Plast to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Dzięki zastosowaniu specjalnych zacisków, blok umożliwia przyłączanie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co znacząco zwiększa elastyczność projektową i montażową.

• Konfiguracja zacisków: Blok posiada wejście o przekroju znamionowym 1x16 mm² oraz wyjścia w układzie 4x6 mm² i 2x16 mm², co pozwala na efektywne rozgałęzienie zasilania na poszczególne obwody.
• Napięcie izolacji: Wysokie napięcie znamionowe izolacji wynoszące 1000V AC/DC gwarantuje bezpieczeństwo pracy nawet w nowoczesnych systemach fotowoltaicznych i przemysłowych.
• Kompaktowa budowa: Obudowa w kolorze szarym/niebieskim ułatwia identyfikację torów prądowych (fazowych lub neutralnych) wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Blok rozdzielczy UKK-80 spełnia wymagania dotyczące osprzętu łączeniowego, co potwierdza jego niezawodność w długofalowej eksploatacji. Zastosowane materiały izolacyjne są odporne na wysokie temperatury oraz posiadają właściwości samogasnące, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Blok rozdzielczy UKK-80 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Prefabrykacji rozdzielnic: Jako główny punkt rozdziału energii w szafach sterowniczych.
• Automatyce przemysłowej: Do zasilania grup czujników, elementów wykonawczych oraz sterowników PLC.
• Instalacjach OZE: Dzięki napięciu 1000V DC idealnie nadaje się do systemów fotowoltaicznych.
• Modernizacji instalacji: Pozwala na uporządkowanie okablowania i zwiększenie przejrzystości układu elektrycznego.

Wskazówki Montażowe

Montaż bloku UKK-80 jest intuicyjny i szybki, co doceni każdy instalator. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia stabilne osadzenie w rozdzielnicy. Istnieje również możliwość montażu bezpośrednio do powierzchni płaskich za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. W przypadku stosowania przewodów aluminiowych, zaleca się użycie odpowiedniej pasty kontaktowej zapobiegającej utlenianiu się metalu.

FAQ

• Czy blok UKK-80 może być stosowany z przewodami typu linka? Tak, jednak zaleca się stosowanie tulejek zaciskowych, aby zapewnić optymalną powierzchnię styku i uniknąć uszkodzenia pojedynczych drucików linki przez śrubę dociskową.
• Czy urządzenie można łączyć w większe moduły? Konstrukcja bloków UKK często pozwala na ich szeregowe zestawianie, co ułatwia budowę rozbudowanych systemów dystrybucji energii.
• Jakie jest maksymalne napięcie pracy? Blok jest certyfikowany do pracy przy napięciu znamionowym do 1000V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
