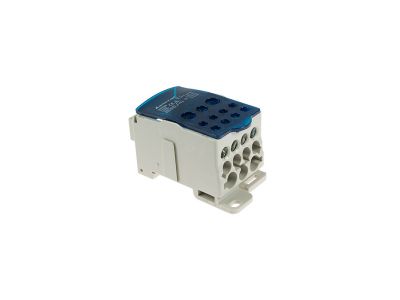

Blok rozdzielczy  UKK-500,Al/Cu,8x24mm2,2x35mm2,5x16mm2,4x10mm2 na szynę TH 1000V AC/DC 500A szary/n | 49.5000 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy UKK-500 (symbol 49.5000) przeznaczony do rozdziału obwodów w instalacjach wysokiego napięcia. Oferuje prąd znamionowy 500 A i napięcie 1000 V AC/DC, co pozwala na bezpieczne prowadzenie dużych mocy. Wykonany z materiału Al/Cu, zapewnia kompatybilność z przewodami aluminiowymi i miedzianymi. Wejście umożliwia podłączenie do 8 przewodów o przekroju do 24 mm², a wyjścia oferują kombinację 2×35 mm², 5×16 mm² oraz 4×10 mm².

• Prąd znamionowy 500 A: umożliwia rozdział dużych obciążeń bez ryzyka przegrzania w systemach przemysłowych.
• Napięcie 1000 V AC/DC: gwarantuje bezpieczną pracę w obwodach wysokiego napięcia, zarówno prądu przemiennego, jak i stałego.
• Wejście 8×24 mm²: elastyczność w podłączaniu wielu przewodów w jednym punkcie, upraszczając okablowanie.
• Wyjścia 2×35 mm², 5×16 mm², 4×10 mm²: różnorodne opcje wyprowadzenia ułatwiają dostosowanie do konkretnych potrzeb instalacji.
• Materiał Al/Cu: uniwersalność – obsługuje zarówno przewody aluminiowe, jak i miedziane, bez konieczności stosowania dodatkowych przejściówek.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa oraz standardy DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Zaleca się montaż zgodnie z dokumentacją producenta i lokalnymi przepisami.

Zastosowanie

Blok rozdzielczy UKK-500 znajduje zastosowanie w nowoczesnych instalacjach rozdzielczych, gdzie wymagana jest wysoka obciążalność i elastyczność przyłączeniowa.

• Rozdział obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach w halach przemysłowych.
• Łączenie szyn zbiorczych z odbiorami o dużym poborze prądu, np. w maszynach produkcyjnych.
• Wykorzystanie w instalacjach fotowoltaicznych i systemach magazynowania energii przy napięciu stałym do 1000 V.
• Punkt rozdzielczy w budynkach użyteczności publicznej z wymaganiami wysokiej niezawodności.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok przeznaczony jest do montażu na szynie TH 35 (DIN) lub bezpośrednio na płaskiej powierzchni. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z normami. Moment dokręcania śrub zacisków – według dokumentacji producenta. Podczas instalacji należy zapewnić odpowiednią wentylację i zachować odstępy izolacyjne.

FAQ

• Czy blok obsługuje przewody aluminiowe? Tak, złącze wykonane jest z materiału Al/Cu, co umożliwia bezpieczne przyłączanie zarówno przewodów aluminiowych, jak i miedzianych.
• Jaki jest maksymalny przekrój przewodu dla poszczególnych zacisków? Wejście: do 24 mm² (8 sztuk). Wyjścia: 2×35 mm², 5×16 mm² oraz 4×10 mm² – każdy zacisk może przyjąć podany przekrój.
• Czy można montować ten blok na szynie DIN? Tak, dedykowany jest do montażu na szynie TH 35 (standardowa szyna DIN) oraz na płaskich powierzchniach za pomocą podstawy montażowej.
