Blok Rozdzielczy UKK-250,Al./Cu,1x120mm2,2x35mm2,5x16mm2 4x10mm2 na szynęTH,1000V AC/DC 250A szary/n | 49.5250 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

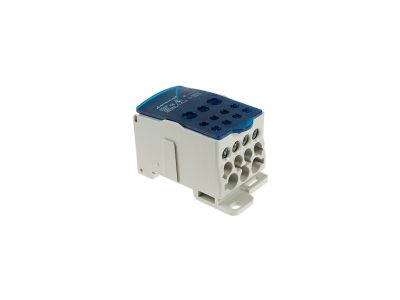

Blok rozdzielczy UKK-250 (symbol 49.5250) to zaciskowy element dystrybucyjny przeznaczony do pracy w instalacjach o napięciu 1000 V AC/DC i prądzie znamionowym 250 A. Dzięki wykonaniu z materiału Al/Cu umożliwia przyłączanie zarówno przewodów aluminiowych, jak i miedzianych, co zwiększa uniwersalność zastosowania. Montowany jest na szynie TH35 lub bezpośrednio do powierzchni płaskich.

• Prąd znamionowy 250 A: bezproblemowa praca w obwodach o znacznym obciążeniu – bezpieczna dystrybucja energii nawet w wymagających instalacjach przemysłowych.
• Napięcie 1000 V AC/DC: wysoka izolacja pozwala na stosowanie w obwodach prądu stałego (np. fotowoltaika) oraz w sieciach trójfazowych o napięciu 690 V.
• Zaciski Al/Cu (1×120 mm² wejście, 2×35 mm² + 5×16 mm² + 4×10 mm² wyjścia): elastyczne możliwości rozdziału – jeden przewód zasilający i wiele odbiorów o różnych przekrojach, bez konieczności stosowania dodatkowych listew.
• Montaż na szynę TH35 lub powierzchnię płaską: pasuje do standardowych rozdzielnic modułowych, a także umożliwia indywidualne mocowanie w szafach sterowniczych.
• Kolor szary, obudowa z tworzywa termoutwardzalnego: odporność na wysokie temperatury i doskonałe właściwości izolacyjne, co zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Blok rozdzielczy UKK-250 został zaprojektowany zgodnie z europejskimi standardami dla aparatury rozdzielczej i posiada certyfikat CE. Jego parametry elektryczne odpowiadają wymaganiom norm dla zacisków przyłączowych stosowanych w instalacjach niskiego napięcia, co gwarantuje niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Blok rozdzielczy UKK-250 sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne i wygodne rozdziałanie przewodów o dużych przekrojach. Znajduje zastosowanie m.in. w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych – jako punkt przyłączenia kabli zasilających.
• Instalacjach fotowoltaicznych – łączenie przewodów DC z inwerterów lub łączenia stringów.
• Szafach sterowniczych i automatyce budynkowej – dystrybucja napięcia do styczników, przekaźników i innych odbiorników.
• Modernizacjach istniejących instalacji – łatwa rozbudowa dzięki wielu zaciskom wyjściowym o różnych przekrojach.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Blok mocuje się na szynie TH35 lub przykręca do płaskiej powierzchni. Przewody należy podłączać z zachowaniem odpowiedniego momentu dokręcania (zgodnie z dokumentacją producenta). Przekrój przewodów oraz dobór zabezpieczeń nadprądowych muszą być dostosowane do rzeczywistego obciążenia i parametrów instalacji.

FAQ

• Czy blok UKK-250 jest przystosowany do przewodów aluminiowych? Tak, wykonanie Al/Cu pozwala na bezpieczne podłączenie zarówno przewodów aluminiowych, jak i miedzianych – bez konieczności stosowania dodatkowych tulei przejściowych.
• Jaki stopień ochrony ma ten blok? Producent nie podaje konkretnego stopnia IP, jednak jako element montowany wewnątrz rozdzielnicy (w suchym pomieszczeniu) zapewnia typową ochronę przed dotykiem i pyłem przy zamkniętej szafie. Do stosowania w warunkach wilgotnych wymagana jest dodatkowa obudowa.
• Ile zacisków wyjściowych ma blok i jakie przekroje obsługuje? Blok posiada 2 zaciski dla przewodów do 35 mm², 5 zacisków dla przewodów do 16 mm² oraz 4 zaciski dla przewodów do 10 mm². Łącznie 11 wyjść pozwalających na elastyczny rozdział obwodów.
