Blok rozdzielczy  UKK-125,Al/Cu,1x35mm2,1x16mm2,6x16mm2 na szynę TH,1000V AC/DC 125A szary/niebieski | 49.5125 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

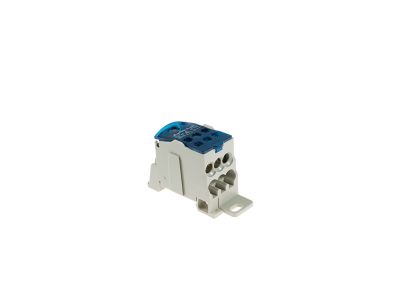

Blok rozdzielczy UKK-125 marki Elektro-Plast to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Konstrukcja zacisków umożliwia przyłączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co znacząco zwiększa elastyczność projektową i montażową. Blok został zaprojektowany do pracy pod napięciem znamionowym izolacji dochodzącym do 1000V AC/DC, co czyni go idealnym komponentem do nowoczesnych systemów fotowoltaicznych oraz zaawansowanej automatyki budynkowej.

• Konfiguracja wejść: Jedno wejście o przekroju znamionowym 35 mm² oraz jedno wejście 16 mm², co zapewnia stabilne doprowadzenie zasilania głównego.
• Konfiguracja wyjść: Sześć wyjść o przekroju 16 mm² każde, umożliwiających precyzyjny podział energii na poszczególne obwody odbiorcze.
• Uniwersalność montażu: Możliwość instalacji na standardowej szynie montażowej TH 35 (DIN) lub bezpośrednio do powierzchni płaskich za pomocą wkrętów.
• Bezpieczeństwo: Obudowa wykonana z wysokiej jakości tworzywa izolacyjnego w kolorystyce szaro-niebieskiej, ułatwiającej identyfikację torów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Blok rozdzielczy UKK-125 spełnia wymagania dotyczące osprzętu elektroinstalacyjnego przeznaczonego do rozdziału energii, co potwierdza jego przydatność w certyfikowanych rozdzielnicach elektrycznych. Wysoka wytrzymałość dielektryczna oraz odporność na prądy pełzające gwarantują długotrwałą i bezawaryjną eksploatację nawet w trudnych warunkach środowiskowych.

Zastosowanie

Blok UKK-125 znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce. Jest niezastąpiony w szafach rozdzielczych, gdzie konieczne jest uporządkowane i bezpieczne rozgałęzienie zasilania z jednego głównego przewodu na wiele mniejszych obwodów. Dzięki obsłudze napięcia 1000V AC/DC, doskonale sprawdza się w instalacjach OZE (fotowoltaika), systemach zasilania awaryjnego UPS oraz w rozdzielnicach głównych obiektów komercyjnych i przemysłowych. Możliwość łączenia przewodów aluminiowych z miedzianymi eliminuje problem korozji elektrochemicznej przy zastosowaniu odpowiednich past stykowych.

Wskazówki Montażowe

Podczas montażu bloku rozdzielczego UKK-125 należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek przewodów. W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych, aby zapewnić maksymalną powierzchnię styku. Przewody aluminiowe powinny zostać oczyszczone z warstwy tlenków przed umieszczeniem w zacisku. Blok należy stabilnie zatrzasnąć na szynie TH 35 lub przykręcić do płyty montażowej, dbając o zachowanie odpowiednich odstępów izolacyjnych. Należy przestrzegać zalecanych momentów dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków pod obciążeniem.

FAQ

• Czy blok UKK-125 można stosować w instalacjach prądu stałego (DC)? Tak, blok jest certyfikowany do pracy z napięciem do 1000V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• Czy urządzenie pozwala na mostkowanie kilku bloków? Tak, konstrukcja pozwala na tworzenie zestawów rozdzielczych, co ułatwia budowę rozbudowanych systemów zasilania.
• Czy do zacisków można wprowadzić przewody aluminiowe bez dodatkowych akcesoriów? Zaciski są przystosowane do współpracy z Al/Cu, jednak przy przewodach aluminiowych zawsze rekomendujemy stosowanie pasty stykowej zapobiegającej utlenianiu.
