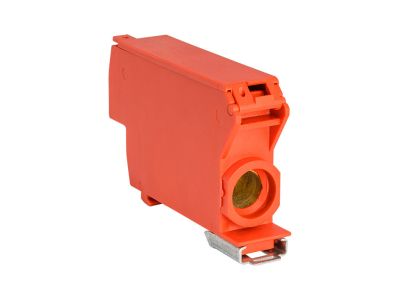

Blok rozdzielczy SDB-70/CZE przekrój 25-70mm2 na szynę TH 1-bieg.1500V 192A 240/415V, 6kV czerwony | 48.973 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy SDB-70/CZE (symbol 48.973) w kolorze czerwonym to jednoszynowy element rozdzielczy przeznaczony do montażu na szynie TH35. Przeznaczony do pracy w obwodach o napięciu znamionowym 240/415V AC i prądzie znamionowym 192A. Wyposażony w 1 biegun z 5 zaciskami (4+1), umożliwia rozdzielenie i równomierne obciążenie przewodów o przekroju 25-70mm². Wysoka wytrzymałość izolacji (6kV) zapewnia bezpieczeństwo pracy nawet w wymagających warunkach.

• Prąd znamionowy 192A: Pewne rozprowadzenie energii w instalacjach o dużym obciążeniu, minimalizujące ryzyko przegrzania.
• Przekrój przewodów 25-70mm²: Kompatybilność z grubymi przewodami, stosowanymi w zasilaniu głównym i rozdzielnicach przemysłowych.
• 5 zacisków (4+1): Elastyczność w podłączaniu obwodów – 4 główne i 1 dodatkowy punkt przyłączeniowy.
• Napięcie znamionowe 240/415V: Przeznaczony do instalacji jedno- i trójfazowych zgodnych z europejskimi standardami napięciowymi.
• Wytrzymałość izolacji 6kV: Odporność na przepięcia i zwarcia, zapewniająca długotrwałą bezawaryjną pracę.

Zgodność z Normami

Blok SDB-70/CZE spełnia wymagania normy PN-EN 61439-1 dotyczącej niskonapięciowych rozdzielnic i sterownic. Produkt posiada deklarację zgodności CE oraz jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok rozdzielczy SDB-70/CZE znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest bezpieczne i uporządkowane rozdzielanie prądu.

• Główne rozdzielnice budynków mieszkalnych i przemysłowych – centralne punkty rozdziału zasilania.
• Szafy sterownicze maszyn i urządzeń przemysłowych – stabilne i trwałe połączenia obwodów.
• Instalacje energetyczne zasilania rezerwowego (np. agregaty prądotwórcze).
• Obwody zasilania o wysokim poborze mocy, wymagające przewodów o dużym przekroju.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy wyłączonym napięciu. Blok należy zamocować na szynie TH35 za pomocą odpowiedniego zatrzasku. Przewody o przekroju 25-70mm² należy zakończyć tulejką lub nieobrobione, zgodnie z zaleceniami producenta. Zaciski dokręcać z odpowiednim momentem obrotowym (szczegóły w dokumentacji technicznej). Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Ile zacisków posiada blok SDB-70/CZE? Blok wyposażony jest w 5 zacisków – 4 główne i 1 dodatkowy punkt przyłączeniowy.
• Jaki jest maksymalny przekrój przewodów? Blok obsługuje przewody o przekroju od 25mm² do 70mm².
• Czy blok nadaje się do instalacji trójfazowych? Tak, zaprojektowany do pracy w obwodach 240/415V AC, co obejmuje instalacje jedno- i trójfazowe.
