Blok rozdzielczy SDB-70/CZA przekrój 25-70mm2 na szynę TH 1-bieg.1500V 192A 240/415V, 6kV czarny | 48.974 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

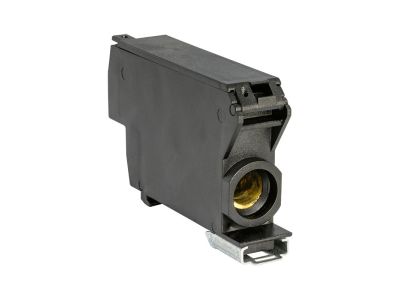

Blok rozdzielczy SDB-70/CZA (symbol 48.974) to jednofazowy element rozdzielczy na szynę TH35, przeznaczony do bezpiecznego łączenia i rozdzielania przewodów o przekroju 25–70 mm². Zaprojektowany do pracy w instalacjach niskiego napięcia (240/415V AC), obsługuje prąd znamionowy 192 A i napięcie udarowe 6 kV. Wyposażony w gwintowane elementy zaciskowe, gwarantuje pewne i długotrwałe połączenie. Kolor czarny zapewnia estetykę i spójność w instalacji.

• Przekrój 25–70 mm²: Obsługuje szeroki zakres grubości przewodów, od kabli zasilających po grube żyły w instalacjach przemysłowych.
• Prąd znamionowy 192 A: Stabilna praca nawet przy wysokim obciążeniu, co eliminuje ryzyko przegrzewania się połączeń.
• Napięcie udarowe 6 kV: Odporność na przepięcia zapewnia bezpieczeństwo instalacji w warunkach zakłóceń sieciowych.
• Elementy zaciskowe gwintowane: Solidne i trwałe mocowanie przewodów, minimalizujące ryzyko poluzowania się połączeń.
• Montaż na szynie TH35: Szybka instalacja w rozdzielnicach modułowych, kompatybilny z większością aparatury przemysłowej.

Zgodność z Normami

Blok rozdzielczy SDB-70/CZA spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi aparatury rozdzielczej niskiego napięcia, w tym EN 60947-7-1.

Zastosowanie

Blok rozdzielczy SDB-70/CZA to kluczowy komponent w instalacjach elektrycznych, gdzie wymagane jest pewne i uporządkowane rozdzielenie obwodów.

• Rozdzielnice niskiego napięcia w budynkach przemysłowych i komercyjnych – centralne zasilanie wielu obwodów z jednego źródła.
• Instalacje maszyn i urządzeń przemysłowych – niezawodne połączenia o wysokim obciążeniu prądowym.
• Systemy rozdziału energii w szafach sterowniczych – organizacja obwodów zasilających i sygnałowych.
• Modernizacje istniejących instalacji – wymiana starych bloków na nowoczesne, kompaktowe rozwiązania.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Blok mocować na szynie TH35, zapewniając odpowiednie ułożenie przewodów i zachowanie minimalnych odstępów izolacyjnych. Przewody powinny być odpowiednio przygotowane: nieobrobione lub zakończone tulejkami w przypadku żył giętkich. Moment dokręcania zacisków należy dostosować do wymagań producenta (szczegóły w dokumentacji). Po montażu przeprowadzić próbę izolacji i obciążenia zgodnie z normami.

FAQ

• Jakie jest maksymalne napięcie pracy bloku? Blok pracuje w instalacjach niskiego napięcia do 415 V AC (240/415V).
• Czy blok nadaje się do przewodów giętkich? Tak, przewody giętkie powinny być zakończone tulejkami odpowiednimi do zacisków gwintowanych.
• Jaki jest maksymalny prąd ciągły? Prąd znamionowy wynosi 192 A – zgodnie z danymi technicznymi.
