Blok rozdzielczy SDB-25/Z przekrój 25mm2 na szynę TH 1-bieg.1000V 100A 240/415V, 6kV żółto-zielony | 48.927 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy SDB-25/Z marki Elektro-Plast to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym i bezpiecznym zarządzaniu rozdziałem energii w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na obsługę obciążeń w standardowych instalacjach przemysłowych i komercyjnych przy napięciu znamionowym 240/415V. Konstrukcja jednobiegunowa w kolorze żółto-zielonym jednoznacznie wskazuje na przeznaczenie bloku do pełnienia funkcji szyny ochronnej (PE) lub wyrównawczej.

• Wysoka obciążalność: Prąd znamionowy 100 A gwarantuje stabilną pracę nawet przy dużym zapotrzebowaniu energetycznym.
• Wytrzymałość izolacji: Napięcie znamionowe udarowe wytrzymywane na poziomie 6 kV zapewnia ochronę przed przepięciami łączeniowymi i atmosferycznymi.
• Konfiguracja zacisków: Układ 8 zacisków (4+4) umożliwia precyzyjne rozdzielenie zasilania na wiele obwodów z jednego źródła głównego.
• Kompaktowe wymiary: Szerokość zaledwie 18 mm pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Solidne połączenie: Elementy zaciskowe gwintowane gwarantują trwały styk elektryczny i minimalizują rezystancję przejścia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Zastosowanie wysokiej jakości materiałów izolacyjnych oraz mosiężnych elementów przewodzących zapewnia bezpieczeństwo użytkowania potwierdzone parametrami technicznymi, takimi jak napięcie znamionowe izolacji 1000V. Blok spełnia wymagania stawiane komponentom montowanym w rozdzielnicach modułowych, co pozwala na jego stosowanie w projektach wymagających certyfikacji i wysokiej niezawodności.

Zastosowanie

Blok rozdzielczy SDB-25/Z znajduje szerokie zastosowanie w nowoczesnej energetyce i automatyce budynkowej. Jest idealnym rozwiązaniem do:

• Budowy systemów uziemień i połączeń wyrównawczych w rozdzielnicach głównych i oddziałowych.
• Rozdzielania potencjału ochronnego na poszczególne sekcje instalacji w budownictwie wielorodzinnym.
• Zastosowań przemysłowych, gdzie wymagane jest pewne połączenie przewodów o przekroju do 25 mm².
• Porządkowania struktury okablowania w szafach sterowniczych, eliminując konieczność stosowania nieestetycznych i niebezpiecznych mostków.

Wskazówki Montażowe

Montaż bloku SDB-25/Z jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny montażowej TH35 (DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Można stosować przewody sztywne (drut) bez obróbki lub przewody giętkie (linka), które bezwzględnie muszą być zakończone odpowiednio dobraną tulejką kablową.
• Moment dokręcania: Należy użyć odpowiedniego momentu siły przy dokręcaniu zacisków gwintowych, aby uniknąć poluzowania przewodów pod wpływem drgań lub zmian temperatury.

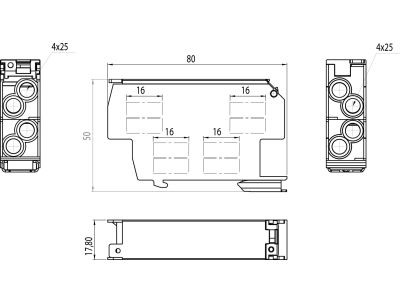

• Orientacja: Blok o wysokości 80 mm i głębokości 50 mm powinien być zamontowany w sposób umożliwiający swobodny dostęp do zacisków dla celów serwisowych i pomiarowych.
• Identyfikacja: Żółto-zielona obudowa ułatwia szybką identyfikację funkcji bloku wewnątrz rozdzielnicy, co podnosi bezpieczeństwo prac konserwacyjnych.

FAQ

1. Czy blok SDB-25/Z można stosować jako blok fazowy?
Choć technicznie parametry na to pozwalają, kolor obudowy (żółto-zielony) jest zarezerwowany dla przewodów ochronnych i uziemiających. Dla linii fazowych zaleca się stosowanie bloków w kolorze szarym lub niebieskim (dla N).

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Blok jest przystosowany do przewodów o przekroju znamionowym do 25 mm², co pozwala na bezpieczne przewodzenie prądu o natężeniu do 100 A.

3. Czy urządzenie wymaga specjalistycznych narzędzi do montażu?
Do montażu na szynie TH35 nie są wymagane narzędzia (zatrzask), natomiast do dokręcenia zacisków gwintowych wystarczy standardowy wkrętak o odpowiednim profilu.
