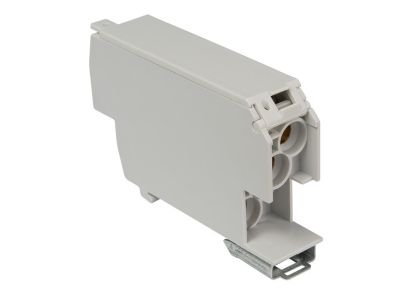

Blok rozdzielczy SDB-25/S przekrój 25mm2 na szynę TH 1-bieg.1000V 100A 240/415V, 6kV szary | 48.925 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy SDB-25/S marki Elektro-Plast to profesjonalne rozwiązanie dedykowane do efektywnego zarządzania energią wewnątrz rozdzielnic niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym na poziomie 100 A, co pozwala na bezpieczną obsługę obciążeń w standardowych instalacjach przemysłowych i budynkowych. Dzięki napięciu znamionowemu izolacji wynoszącemu 1000V oraz odporności na napięcie udarowe 6kV, blok gwarantuje najwyższy poziom bezpieczeństwa nawet w przypadku wystąpienia przepięć w sieci.

• Wydajność prądowa: Prąd znamionowy 100 A umożliwia zasilanie wielu odbiorników z jednego punktu zasilającego.
• Konfiguracja zacisków: Układ 8 pól (4+4) pozwala na precyzyjne rozdzielenie potencjału na poszczególne obwody.
• Kompaktowa budowa: Szerokość zaledwie 18 mm sprawia, że blok zajmuje tylko jeden moduł na szynie DIN, co jest kluczowe przy ograniczonej przestrzeni w rozdzielnicy.
• Solidne połączenie: Gwintowane elementy zaciskowe zapewniają trwały styk elektryczny i minimalizują rezystancję przejścia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Wykorzystanie wysokiej jakości materiałów izolacyjnych oraz mosiężnych elementów przewodzących zapewnia zgodność z parametrami znamionowymi 240/415V. Blok spełnia wymagania w zakresie wytrzymałości dielektrycznej (6kV), co potwierdza jego przydatność do pracy w profesjonalnych systemach rozdziału energii, gdzie niezawodność jest priorytetem.

Zastosowanie

Blok rozdzielczy SDB-25/S znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem do:

• Rozdzielania zasilania głównego na poszczególne sekcje zabezpieczeń nadmiarowo-prądowych.
• Tworzenia punktów wspólnych dla przewodów neutralnych lub ochronnych w rozbudowanych układach.
• Optymalizacji okablowania w szafach IT oraz systemach sterowania przemysłowego.
• Modernizacji istniejących rozdzielnic, gdzie wymagane jest uporządkowanie struktury połączeń.

Wskazówki Montażowe

Montaż bloku SDB-25/S jest szybki i intuicyjny dzięki standardowemu mocowaniu na szynę TH35 (DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Można stosować przewody sztywne (nieobrobione) lub przewody giętkie, które muszą być zakończone odpowiednio dobraną tulejką kablową.
• Moment dokręcania: Należy stosować odpowiedni moment siły przy dokręcaniu zacisków gwintowanych, aby uniknąć poluzowania połączenia pod wpływem drgań lub zmian temperatury.

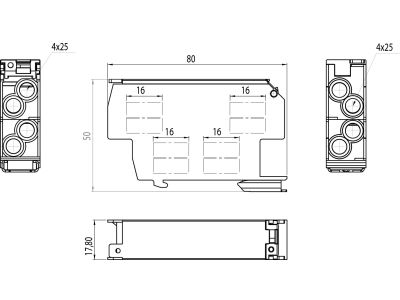

• Orientacja: Blok o wymiarach 80x18x50 mm pozwala na montaż pionowy lub poziomy, zależnie od układu szyn w rozdzielnicy.
• Bezpieczeństwo: Przed przystąpieniem do prac montażowych należy upewnić się, że zasilanie zostało odłączone.

FAQ

1. Czy blok SDB-25/S można łączyć kaskadowo?
Tak, konstrukcja bloków pozwala na tworzenie przejrzystych systemów rozdziału, jednak należy pamiętać o nieprzekraczaniu sumarycznego prądu znamionowego 100 A na wejściu bloku.

2. Jakie przewody najlepiej stosować do tego bloku?
Blok jest przystosowany do przewodów o przekroju do 25mm2. W przypadku linek miedzianych zaleca się stosowanie tulejek izolowanych, co zwiększa pewność styku i zapobiega rozwarstwianiu się żył.

3. Czy produkt jest odporny na wysokie napięcia udarowe?
Tak, blok posiada wytrzymałość na napięcie udarowe wynoszącą 6kV, co stanowi skuteczną barierę ochronną dla instalacji w przypadku nagłych skoków napięcia w sieci zasilającej.
