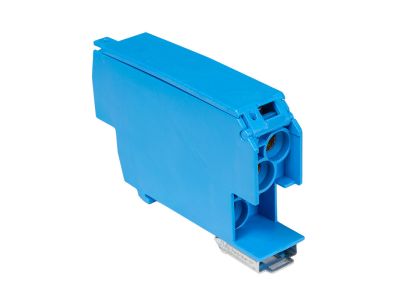

Blok rozdzielczy SDB-25/N przekrój 25mm2 na szynę TH 1-bieg.1000V 100A 240/415V, 6kV niebieski | 48.926 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy SDB-25/N marki Elektro-Plast to profesjonalne rozwiązanie dedykowane do efektywnego zarządzania energią w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na bezpieczną obsługę obciążeń w instalacjach o napięciu znamionowym 240/415 V. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, blok posiada napięcie znamionowe udarowe wytrzymywane na poziomie 6 kV, co stanowi skuteczną barierę ochronną przed przepięciami w sieci.

Konstrukcja bloku opiera się na 8 zaciskach (układ 4+4), co umożliwia precyzyjne rozdzielenie zasilania z jednego źródła na wiele obwodów odbiorczych. Niebieski kolor obudowy jednoznacznie identyfikuje urządzenie jako element toru neutralnego (N), co znacząco ułatwia orientację wewnątrz szafy sterowniczej i minimalizuje ryzyko błędów montażowych. Kompaktowe wymiary (szerokość zaledwie 17,8 mm) pozwalają na optymalne wykorzystanie miejsca na szynie montażowej.

• Prąd znamionowy: 100 A – idealny do rozdzielnic głównych i obiektowych.
• Konfiguracja zacisków: 8 punktów przyłączeniowych (4+4) dla maksymalnej elastyczności.
• Bezpieczeństwo: Wysoka wytrzymałość izolacji 6 kV.
• Ergonomia: Szerokość modułowa ułatwiająca planowanie przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Blok rozdzielczy SDB-25/N spełnia wymagania techniczne zapewniające bezpieczną eksploatację w warunkach przemysłowych i domowych. Zastosowane zaciski gwintowane gwarantują trwałość połączenia elektrycznego, co zapobiega luzowaniu się przewodów pod wpływem drgań lub zmian temperatury, zgodnie z wytycznymi dla profesjonalnych systemów rozdziału energii.

Zastosowanie

Blok rozdzielczy SDB-25/N znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest niezastąpiony w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych i komercyjnych.
• Szafach sterowniczych automatyki przemysłowej jako punkt zbiorczy toru neutralnego.
• Modernizacjach istniejących instalacji, gdzie wymagane jest uporządkowanie struktury okablowania.
• Systemach zasilania gwarantowanego, gdzie kluczowa jest niezawodność każdego punktu styku.

Wskazówki Montażowe

Montaż bloku SDB-25/N jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny montażowej TH35 (DIN). Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Można stosować przewody sztywne (nieobrobione) lub przewody giętkie, które muszą być zakończone odpowiednio dobraną tulejką kablową.
• Moment dokręcania: Należy użyć odpowiedniego momentu siły przy dokręcaniu zacisków gwintowanych, aby zapewnić optymalny styk bez ryzyka uszkodzenia gwintu.
• Pozycjonowanie: Dzięki szerokości 17,8 mm blok idealnie komponuje się z aparaturą modułową, taką jak wyłączniki nadprądowe czy różnicowoprądowe.

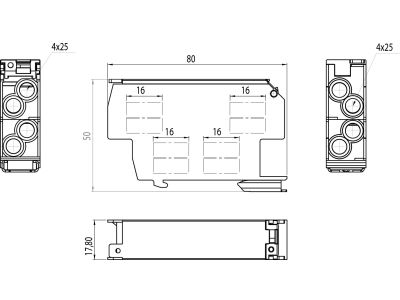

• Wymiary: Należy przewidzieć w rozdzielnicy przestrzeń o wysokości 80 mm i głębokości 50 mm.

FAQ

1. Czy blok SDB-25/N może być używany jako blok fazowy?
Choć technicznie parametry na to pozwalają, niebieski kolor obudowy jest zarezerwowany dla przewodu neutralnego (N). Dla zachowania przejrzystości i bezpieczeństwa instalacji zaleca się stosowanie go zgodnie z przeznaczeniem kolorystycznym.

2. Jakie przewody można podłączyć do zacisków?
Blok obsługuje przekroje do 25 mm². Można stosować zarówno druty, jak i linki, przy czym linki wymagają zaprasowania tulejki końcowej.

3. Czy urządzenie wymaga specjalistycznych narzędzi do montażu?
Do montażu na szynie TH35 nie są wymagane narzędzia (system zatrzaskowy), natomiast do przykręcenia przewodów wystarczy standardowy wkrętak o odpowiednim profilu.
