Blok rozdzielczy SDB-25/CZE przekrój 25mm2 na szynę TH 1-bieg.1500V 100A 240/415V, 6kV czerwony | 48.928 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

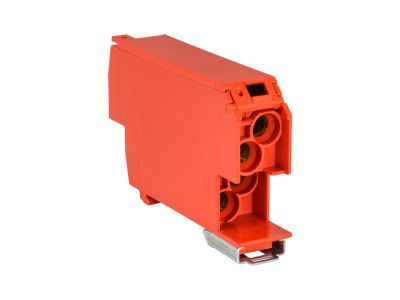

Blok rozdzielczy SDB-25/CZE marki Elektro-Plast to profesjonalne rozwiązanie dedykowane do zaawansowanych systemów rozdziału energii w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na bezpieczną obsługę obciążeń w instalacjach przemysłowych i komercyjnych. Dzięki napięciu znamionowemu izolacji na poziomie 1500V oraz wytrzymałości na napięcie udarowe wynoszącej 6 kV, blok gwarantuje najwyższy stopień bezpieczeństwa nawet w przypadku wystąpienia przepięć w sieci.

• Konstrukcja 1-biegunowa: Umożliwia precyzyjne zarządzanie pojedynczą fazą lub torem neutralnym w kolorze czerwonym, co ułatwia identyfikację wizualną wewnątrz rozdzielnicy.
• System zacisków 8(4+4): Blok oferuje osiem punktów przyłączeniowych, co pozwala na efektywne rozdzielenie zasilania z jednego źródła na wiele obwodów odbiorczych.
• Wysoka obciążalność: Prąd znamionowy 100 A przy napięciu 240/415V sprawia, że jest to element idealny do głównych punktów rozdziału energii.
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 17,8 mm (odpowiadająca jednemu modułowi) pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Solidne zaciski gwintowane: Zapewniają trwały styk elektryczny i minimalizują rezystancję przejścia, co zapobiega nadmiernemu nagrzewaniu się styków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Wykorzystanie materiałów o wysokiej odporności termicznej i mechanicznej zapewnia długowieczność eksploatacji. Blok rozdzielczy SDB-25/CZE spełnia wymagania bezpieczeństwa w zakresie ochrony przed dotykiem bezpośrednim oraz wytrzymałości dielektrycznej, co potwierdza parametr napięcia udarowego 6 kV.

Zastosowanie

Blok rozdzielczy znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest niezastąpiony w:

• Rozdzielnicach głównych i oddziałowych w budownictwie wielorodzinnym oraz przemysłowym.
• Systemach automatyki budynkowej, gdzie wymagane jest uporządkowane prowadzenie przewodów.
• Szafach sterowniczych maszyn, wymagających stabilnego rozdziału potencjałów.
• Instalacjach fotowoltaicznych i systemach zasilania gwarantowanego dzięki wysokiemu napięciu izolacji 1500V.

Wskazówki Montażowe

Montaż bloku SDB-25/CZE jest szybki i intuicyjny dzięki standardowemu mocowaniu na szynę TH35 (DIN). Aby zapewnić optymalną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Można stosować przewody sztywne (nieobrobione) lub przewody giętkie (linki), które muszą być zakończone odpowiednio dobraną tulejką kablową.
• Moment dokręcania: Należy użyć odpowiedniego momentu siły podczas dokręcania zacisków gwintowanych, aby uniknąć poluzowania przewodów w wyniku drgań lub cykli termicznych.

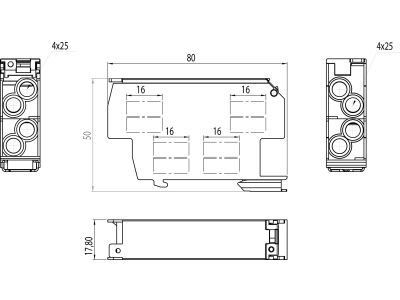

• Organizacja przestrzeni: Dzięki wysokości 80 mm i głębokości 50 mm, blok idealnie licuje się z inną aparaturą modułową, co ułatwia prowadzenie mostków i grzebieni łączeniowych.

FAQ

1. Czy blok SDB-25/CZE można montować w pionie?
Tak, konstrukcja zacisków i system mocowania na szynę TH35 pozwalają na montaż w dowolnej orientacji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.

2. Jakie przewody najlepiej stosować do tego bloku?
Blok jest przystosowany do przewodów o przekroju do 25 mm². W przypadku stosowania linek, zaleca się użycie tulejek izolowanych, co zwiększa bezpieczeństwo i trwałość połączenia.

3. Czy kolor czerwony ma znaczenie funkcjonalne?
Kolor czerwony ułatwia szybką identyfikację konkretnych sekcji w rozdzielnicy (np. obwodów specjalnych lub konkretnej fazy), co jest kluczowe podczas prac serwisowych i konserwacyjnych.
