Blok rozdzielczy SDB-25/CZA przekrój 25mm2 na szynę TH 1-bieg.1500V 100A 240/415V, 6kV czarny | 48.929 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

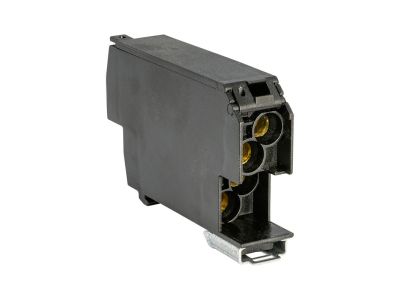

Blok rozdzielczy SDB-25/CZA marki Elektro-Plast to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym i bezpiecznym zarządzaniu energią w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na obsługę obciążeń w wymagających instalacjach przemysłowych i komercyjnych. Dzięki napięciu znamionowemu izolacji na poziomie 1500V oraz odporności na napięcie udarowe wynoszące 6 kV, blok gwarantuje najwyższy stopień bezpieczeństwa nawet w przypadku wystąpienia przepięć w sieci.

• Konstrukcja jednobiegunowa: Wykonanie w kolorze czarnym ułatwia identyfikację faz lub torów prądowych wewnątrz szafy sterowniczej.
• System zaciskowy: Wyposażony w 8 punktów przyłączeniowych w układzie 4+4, co umożliwia precyzyjne rozdzielenie zasilania na wiele obwodów wtórnych.
• Wysoka obciążalność: Prąd znamionowy 100 A przy napięciu 240/415V zapewnia stabilną pracę pod dużym obciążeniem.

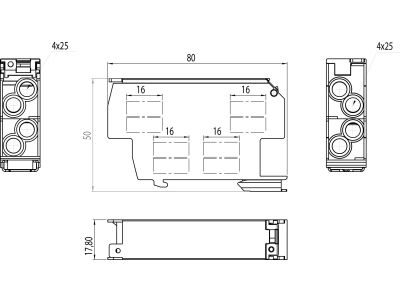

• Kompaktowe wymiary: Szerokość wynosząca zaledwie 17,8 mm pozwala na znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe w gęsto upakowanych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Wykorzystanie materiałów o wysokiej odporności termicznej i mechanicznej zapewnia długotrwałą eksploatację bez ryzyka degradacji styków. Blok spełnia wymagania bezpieczeństwa w zakresie izolacji (6kV) oraz wytrzymałości prądowej, co potwierdza jego przydatność do profesjonalnych zastosowań w budownictwie i przemyśle.

Zastosowanie

Blok rozdzielczy SDB-25/CZA znajduje szerokie zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne rozgałęzienie przewodów zasilających. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych w budynkach mieszkalnych oraz biurowych.
• Szaf sterowniczych w automatyce przemysłowej, gdzie wymagana jest wysoka gęstość upakowania komponentów.
• Systemów zasilania gwarantowanego i rozdzielni niskiego napięcia.
• Instalacji wymagających przejrzystego zarządzania okablowaniem o przekroju do 25 mm².

Wskazówki Montażowe

Montaż bloku odbywa się na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację. Elementy zaciskowe są gwintowane, co gwarantuje trwały docisk mechaniczny i niską rezystancję styku. Do zacisków można wprowadzać przewody miedziane sztywne (nieobrobione) lub przewody giętkie (linki), przy czym w przypadku linek zaleca się stosowanie odpowiednio dobranych tulejek zaciskowych. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się punktów styku.

FAQ

• Jaki jest maksymalny prąd pracy tego bloku? Urządzenie jest przystosowane do pracy z prądem znamionowym do 100 A.
• Czy blok można montować na standardowej szynie w rozdzielnicy? Tak, produkt jest w pełni kompatybilny z szyną TH35 (DIN).
• Jakie przewody można podłączyć do zacisków? Można stosować przewody o przekroju do 25 mm², zarówno druty, jak i linki (z tulejką).
• Ile wyjść posiada blok SDB-25/CZA? Blok posiada łącznie 8 punktów przyłączeniowych w konfiguracji 4+4.
