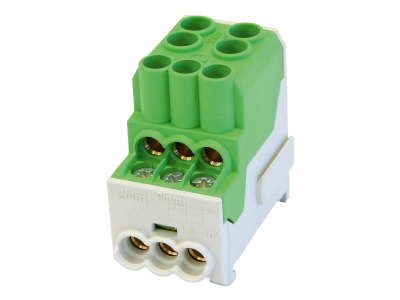

Blok rozdzielczy SDB 100 Al/Cu 80010 SIMBLOCK zielony | 81601005 Simet

Opis i Kluczowe Cechy

Blok rozdzielczy SDB 100 Al/Cu z serii SIMBLOCK, oznaczony numerem katalogowym 80010, to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Produkt charakteryzuje się unikalną konstrukcją zacisków, która umożliwia bezpieczne i trwałe połączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al). Wykorzystanie specjalnego stopu w części przewodzącej eliminuje ryzyko korozji elektrochemicznej na styku różnych metali, co jest kluczowe dla zachowania ciągłości zasilania w długofalowej eksploatacji. Zielony kolor obudowy ułatwia szybką identyfikację wizualną w rozdzielnicy, co jest szczególnie istotne przy oznaczaniu torów ochronnych lub specyficznych sekcji instalacji. Kompaktowa budowa pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szaf sterowniczych, zachowując przy tym wysokie parametry izolacyjne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Blok rozdzielczy spełnia wymagania normy PN-EN 60947-7-1, co gwarantuje jego niezawodność jako elementu aparatury niskiego napięcia. Zastosowane materiały izolacyjne posiadają wysoką klasę palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Stopień ochrony IP20 zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem przez montera, zgodnie z obowiązującymi przepisami BHP w energetyce.

Zastosowanie

Blok rozdzielczy SDB 100 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do tworzenia punktów rozdziału zasilania w rozdzielnicach głównych i podrozdzielnicach. Dzięki możliwości łączenia przewodów aluminiowych z miedzianymi, produkt ten jest niezastąpiony podczas modernizacji starszych instalacji, gdzie zachodzi potrzeba przejścia z pionów aluminiowych na nowoczesne okablowanie miedziane. Wykorzystywany jest przez prefabrykatorów szaf sterowniczych, instalatorów systemów HVAC oraz automatyków przy budowie zaawansowanych układów sterowania procesami technologicznymi.

Wskazówki Montażowe

Montaż bloku rozdzielczego SDB 100 jest szybki i intuicyjny dzięki systemowi zatrzaskowemu na standardową szynę montażową DIN TH35. Aby zapewnić maksymalną wydajność i bezpieczeństwo połączenia, należy przestrzegać następujących wytycznych:

• Przed wprowadzeniem przewodu należy dokładnie zdjąć izolację na długości wskazanej przez producenta.
• W przypadku stosowania przewodów aluminiowych zaleca się użycie pasty stykowej zapobiegającej utlenianiu powierzchni metalu.
• Należy stosować odpowiedni moment dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się punktów styku i gwarantuje stabilność mechaniczną połączenia.
• Blok powinien być zamontowany w sposób umożliwiający swobodną konwekcję powietrza wokół obudowy.

FAQ

• Czy blok SDB 100 można montować bezpośrednio na płycie montażowej? Tak, konstrukcja bloku zazwyczaj umożliwia montaż zarówno na szynie DIN, jak i za pomocą wkrętów bezpośrednio do podłoża, co zwiększa elastyczność instalacji.
• Czy zielony kolor obudowy determinuje funkcję bloku? Choć kolor zielony często kojarzony jest z funkcjami ochronnymi, blok SDB 100 jest uniwersalnym elementem rozdzielczym, a kolorystyka pomaga w organizacji i przejrzystości okablowania wewnątrz rozdzielnicy.
• Czy zaciski wymagają okresowej konserwacji? Zaleca się regularne przeglądy instalacji (zgodnie z harmonogramem konserwacji rozdzielnicy) i sprawdzenie momentu dokręcenia śrub, szczególnie w obwodach o dużym obciążeniu prądowym.
