Blok rozdzielczy przelotowy 120mm2 AL/CU | 037480 Legrand

Opis i Kluczowe Cechy

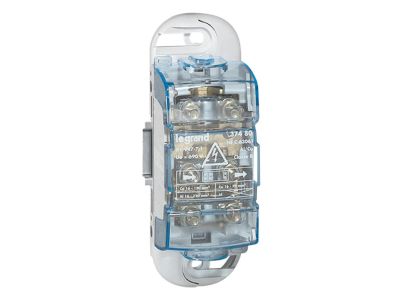

Blok rozdzielczy przelotowy 120mm² Al/Cu (symbol 037480) to rozwiązanie do rozdziału energii w instalacjach wymagających łączenia przewodów aluminiowych i miedzianych. Przystosowany do maksymalnego prądu 300 A przy napięciu 690 V~, umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu. Obudowa o stopniu ochrony IP2X gwarantuje ochronę przed przypadkowym dotykiem, a przezroczyste tworzywo samogasnące ułatwia kontrolę połączeń.

• Prąd maksymalny 300 A / napięcie 690 V~: Możliwość obsługi obwodów o dużym zapotrzebowaniu mocy bez ryzyka przeciążenia styków.
• Łączenie przewodów Al i Cu (wejście 16–120 mm², wyjście 16–70 mm² Cu): Eliminacja konieczności stosowania dodatkowych przejściówek – bezpieczne i pewne połączenie w jednym bloku.
• Stopień ochrony IP2X, obudowa z tworzywa samogasnącego: Wysoki poziom bezpieczeństwa w rozdzielnicy – ochrona przed dotykiem i ograniczenie ryzyka pożaru.
• Montaż na szynie TH35 lub płycie montażowej: Uniwersalne mocowanie zarówno w rozdzielnicach modułowych, jak i w szafach przemysłowych.
• Obudowa przystosowana do plombowania: Możliwość zabezpieczenia przed nieautoryzowanym dostępem zgodnie z wymogami energetyki.
• Dostarczany ze zworą miedzianą: Łatwe łączenie sąsiednich bloków w celu tworzenia wielotorowych systemów rozdzielczych.

Zgodność z Normami

Blok rozdzielczy spełnia wymagania norm PN-EN 60947-1 oraz IEC 60664-1, co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych. Posiada certyfikację CE.

Zastosowanie

Blok rozdzielczy przelotowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne rozdzielenie energii oraz łączenie przewodów różnych materiałów. Sprawdza się w instalacjach modernizowanych, w których istniejące obwody wykonano w aluminium.

• Rozdział energii w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, handlowych i użyteczności publicznej.
• Łączenie przewodów aluminiowych z miedzianymi podczas modernizacji starych instalacji – bez ryzyka korozji elektrochemicznej.
• Tworzenie wielotorowych ciągów rozdzielczych dzięki łączeniu bloków za pomocą dołączonej zwory.
• Stanowiska zasilania w szafach sterowniczych maszyn i urządzeń wymagających dużych przekrojów przewodów.

Wskazówki Montażowe

Montaż i podłączenie bloku rozdzielczego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Blok mocuje się na szynie DIN TH35 lub bezpośrednio do płyty montażowej za pomocą dołączonych elementów. Przekroje przewodów dobierz do prądu obciążenia (maks. 300 A). Dokręć śruby momentem zgodnym z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może pogorszyć parametry połączenia. Po montażu, jeśli wymagane, zaplombuj obudowę.

FAQ

• Czy blok umożliwia łączenie przewodów aluminiowych bezpośrednio z miedzianymi? Tak, konstrukcja bloku (zaciski bi-metaliczne) została zaprojektowana do bezpiecznego łączenia zarówno aluminium, jak i miedzi – zgodnie z podanymi zakresami przekrojów.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP2X – chroni przed dotknięciem palcem, ale nie przed wilgocią. Blok przeznaczony jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych.
• Czy obudowę można zaplombować? Tak, obudowa posiada specjalne otwory i zaczepy umożliwiające zakładanie plomb, co pozwala zabezpieczyć połączenia przed nieautoryzowanym dostępem.
