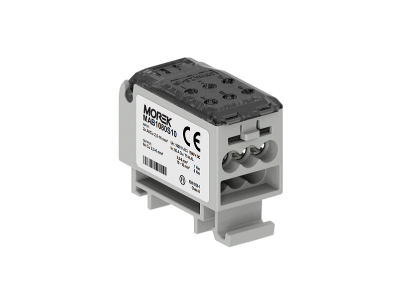

Blok rozdzielczy OJL80A 2xAl/Cu 2.5x16mm 6xCu 2.5x6mm kolor szary | MAB1080S10 Morek

Opis i Kluczowe Cechy

Blok rozdzielczy OJL80A w kolorze szarym to solidne rozwiązanie do bezpiecznego rozdzielania przewodów aluminiowych i miedzianych w instalacjach elektrycznych. Zaprojektowany do pracy przy napięciu znamionowym 1000 V AC/DC (1500 V DC dla modelu OJL80A), zapewnia stabilne połączenia o wysokiej wytrzymałości mechanicznej i elektrycznej. Blok wyposażony jest w zaciski przyłączeniowe o dwóch przekrojach: 2xAl/Cu 2.5x16 mm² oraz 6xCu 2.5x6 mm², co pozwala na efektywne rozdzielenie dużego przekroju na mniejsze obwody.

• Przyłącza Al/Cu 2.5x16 mm² (2 szt.) i Cu 2.5x6 mm² (6 szt.): Umożliwiają podłączenie zarówno przewodów aluminiowych, jak i miedzianych, dostosowując się do różnych typów instalacji.
• Napięcie robocze 1000 V AC/DC (1500 V DC): Gwarantuje stabilną pracę w instalacjach niskiego i średniego napięcia, w tym w rozdzielnicach przemysłowych.
• Kolor szary: Standaryzowany design ułatwiający identyfikację w szafach rozdzielczych i rozdzielnicach.
• Zaciski z cynowanego aluminium: Zapewniają doskonałą odporność na korozję i długotrwałą stabilność połączeń, nawet w trudnych warunkach eksploatacyjnych.
• Montaż na szynie DIN lub powierzchni litej: Możliwość elastycznego mocowania – standardowy montaż śrubowy z użyciem klucza imbusowego.

Zgodność z Normami

Blok rozdzielczy spełnia wymagania norm EN 61238-1 oraz EN 60947-7-1, co zapewnia zgodność z europejskimi standardami bezpieczeństwa dla osprzętu elektrycznego. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE.

Zastosowanie

Blok rozdzielczy OJL80A to kluczowy element instalacji elektrycznych, zapewniający bezpieczne i efektywne rozdzielenie przewodów na mniejsze obwody.

• Montaż w szafach rozdzielczych i rozdzielnicach – organizacja połączeń w instalacjach przemysłowych i komercyjnych.
• Stosowanie w budynkach mieszkalnych – bezpieczne rozdzielenie obwodów zasilających oraz ochrona przed przeciążeniem.
• Instalacje maszyn przemysłowych – stabilne i niezawodne połączenia dla urządzeń o wysokim poborze mocy.
• Dodatkowe zabezpieczenie obwodów poprzez plombowanie pokrywy (w modelach AS/AFS).

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Blok mocować na szynie DIN lub powierzchni litej za pomocą dostarczonych śrub i klucza imbusowego. Przewody aluminiowe i miedziane należy odpowiednio przygotować (czyszczenie, prostowanie, usuwanie izolacji). Zaciski dokręcać zgodnie z zalecanym momentem skręcania, aby zapewnić optymalny docisk bez uszkodzenia żył. Po montażu należy sprawdzić stabilność połączeń i brak zwarć.

FAQ

• Czy blok obsługuje przewody aluminiowe? Tak, blok wyposażony jest w zaciski przeznaczone do przewodów aluminiowych i miedzianych, co pozwala na stosowanie go w instalacjach z różnymi rodzajami przewodów.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Maksymalny przekrój przyłącza wynosi 16 mm² (Al/Cu 2.5x16 mm²) oraz 6 mm² (Cu 2.5x6 mm²).
• Czy blok posiada możliwość plombowania pokrywy? Tak, w modelach AS i AFS dostępna jest opcja plombowania pokrywy, co zwiększa bezpieczeństwo instalacji i uniemożliwia nieautoryzowany dostęp.
