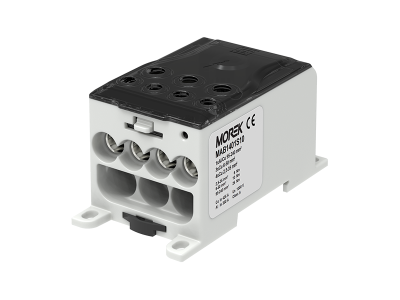

Blok rozdzielczy OJL400A in1xAl/Cu240 out 4x35/3x50mm2 MAB1401S10 | MAB1401S10 Morek

Opis i Kluczowe Cechy

Blok rozdzielczy OJL400A (symbol MAB1401S10) to wysokiej klasy element wyposażenia instalacji elektrycznych, przeznaczony do rozdzielania przewodów o dużych przekrojach na kilka obwodów o mniejszych średnicach. Zaprojektowany do pracy przy napięciu znamionowym do 1000 V AC/DC, charakteryzuje się wytrzymałą konstrukcją i materiałami odpornymi na trudne warunki eksploatacyjne.

• Zakres napięciowy 1000 V AC/DC: Umożliwia stosowanie w instalacjach niskonapięciowych i średnionapięciowych, zapewniając stabilność połączeń nawet przy wysokich obciążeniach.
• Przyłącza aluminiowe i miedziane 240 mm²: Obsługa zarówno przewodów aluminiowych, jak i miedzianych o dużym przekroju – uniwersalne rozwiązanie dla różnych typów instalacji.
• Wyjścia 4x35 mm² i 3x50 mm²: Precyzyjne rozdzielenie mocy na mniejsze obwody, dostosowane do standardowych przekrojów przewodów w instalacjach przemysłowych i budowlanych.
• Montaż na szynie DIN lub śrubami: Elastyczne możliwości montażu – szybki i trwały montaż w szafach rozdzielczych lub na płaskich powierzchniach.
• Obudowa z cynowanego aluminium: Wysoka odporność korozyjna i długa żywotność w warunkach przemysłowych, odporność na czynniki atmosferyczne.

Zgodność z Normami

Blok rozdzielczy OJL400A spełnia wymagania norm europejskich EN 61238-1 oraz EN 60947-7-1, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności połączeń elektrycznych. Posiada deklarację zgodności CE.

Zastosowanie

Blok rozdzielczy OJL400A znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnego rozdzielania mocy na obwody o mniejszych przekrojach. Idealny do montażu w szafach rozdzielczych, rozdzielnicach przemysłowych i budowlanych.

• Instalacje przemysłowe – rozdzielanie mocy zasilających maszyny i urządzenia o dużym poborze prądu.
• Rozdzielnice budynków – centralne punkty dystrybucji energii w budynkach mieszkalnych i komercyjnych.
• Infrastruktura energetyczna – rozdział zasilania w stacjach transformatorowych i liniach kablowych.
• Systemy zasilania awaryjnego – bezpieczne rozdzielenie obwodów w układach UPS i agregatach prądotwórczych.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Blok należy zamontować na szynie DIN lub przykręcić śrubami do płaskiej powierzchni, dbając o odpowiednie dokręcenie w celu zapewnienia stabilnego połączenia. Przewody należy wprowadzać zgodnie z oznaczeniami na bloku, stosując odpowiednie narzędzia do ściągania izolacji i dokręcania śrub. Moment dokręcania należy dobrać zgodnie z dokumentacją producenta. Po montażu zaleca się sprawdzenie rezystancji izolacji i ciągłości połączeń. Wszelkie prace powinny być wykonywane przy odłączonym napięciu.

FAQ

• Czy blok obsługuje przewody aluminiowe? Tak – bloki OJL400A są zaprojektowane do współpracy z przewodami aluminiowymi i miedzianymi o przekroju do 240 mm².
• Jaki jest maksymalny prąd roboczy bloku? Maksymalny prąd roboczy nie został podany w danych produktu. Zalecamy sprawdzenie dokumentacji technicznej lub karty katalogowej dla dokładnych wartości.
• Czy blok posiada możliwość plombowania pokrywy? Informacja o plombowaniu nie została podana w dostępnych danych. W przypadku potrzeby plombowania zaleca się kontakt z producentem lub sprawdzenie dokumentacji produktu.
