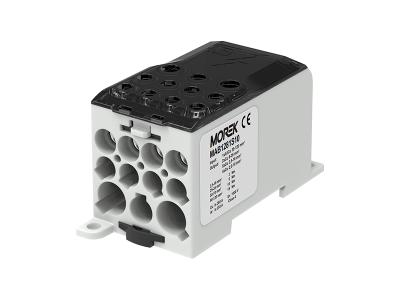

Blok rozdzielczy OJL280A czarny, IN 1xAl/Cu120, OUT 2x35/5x16/4x10mm2, MAB1281S10 | MAB1281S10 Morek

Opis i Kluczowe Cechy

Blok rozdzielczy OJL280A marki MOREK to zaawansowane rozwiązanie inżynieryjne zaprojektowane z myślą o efektywnej dystrybucji energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 280A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Kluczowym atutem bloku jest uniwersalność materiałowa – zaciski są przystosowane do łączenia zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co eliminuje konieczność stosowania dodatkowych adapterów bimetalicznych.

• Wejście główne: Pojedynczy zacisk o przekroju znamionowym do 120 mm² umożliwia stabilne doprowadzenie zasilania o dużym natężeniu.
• Wyjścia dystrybucyjne: Blok oferuje rozbudowaną sekcję wyjściową składającą się z 2 zacisków 35 mm², 5 zacisków 16 mm² oraz 4 zacisków 10 mm², co pozwala na precyzyjne rozdzielenie energii na poszczególne obwody odbiorcze.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem 1000V AC/DC gwarantuje bezpieczeństwo w nowoczesnych systemach fotowoltaicznych oraz przemysłowych.
• Kompaktowa obudowa: Wykonana w kolorze czarnym, zapewnia estetyczny wygląd i wysoką odporność mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Blok rozdzielczy OJL280A spełnia wymagania normy IEC 60947-7-1, co potwierdza jego przydatność jako osprzętu do łączenia przewodów miedzianych i aluminiowych w profesjonalnych instalacjach elektroenergetycznych. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co świadczy o braku substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Blok MAB1281S10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodności i przejrzystości instalacji. Jest idealnym wyborem dla:

• Producentów rozdzielnic elektrycznych i szaf sterowniczych.
• Instalatorów systemów fotowoltaicznych (PV) pracujących na napięciu do 1000V DC.
• Służb utrzymania ruchu w zakładach przemysłowych przy modernizacji linii produkcyjnych.
• Budownictwa komercyjnego, gdzie wymagany jest bezpieczny podział mocy w głównych tablicach rozdzielczych.

Wskazówki Montażowe

Montaż bloku OJL280A jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji rozdzielnicy. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co zapewnia stabilne osadzenie wewnątrz obudowy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń. W przypadku stosowania przewodów aluminiowych zaleca się użycie pasty stykowej zapobiegającej utlenianiu się powierzchni przewodnika.

FAQ

• Czy blok OJL280A może być stosowany w instalacjach prądu stałego? Tak, blok jest certyfikowany do pracy z napięciem do 1000V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• Czy do zacisków można podłączyć przewody typu linka? Tak, jednak w przypadku przewodów typu linka zaleca się stosowanie odpowiednich tulejek zaciskowych, aby zapewnić trwałość połączenia i uniknąć uszkodzenia pojedynczych drucików.
• Czy produkt pozwala na mostkowanie bloków? Konstrukcja bloku umożliwia tworzenie przejrzystych systemów dystrybucji, a jego kompaktowe wymiary pozwalają na montaż kilku jednostek obok siebie na jednej szynie DIN.
