Blok rozdzielczy OJL200A niebieski, IN 1xAl/Cu70, OUT 6xCu 16mm2, MAB1201B10 | MAB1201B10 Morek

Opis i Kluczowe Cechy

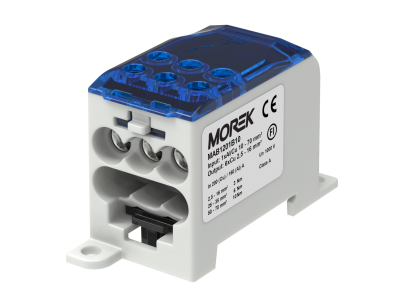

Blok rozdzielczy OJL200A marki MOREK, o numerze katalogowym MAB1201B10, to zaawansowane rozwiązanie przeznaczone do efektywnej dystrybucji energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się uniwersalnością materiałową, umożliwiając podłączenie zarówno przewodów aluminiowych, jak i miedzianych (Al/Cu). Wejście główne o przekroju znamionowym do 70 mm² pozwala na bezpieczne doprowadzenie wysokich prądów roboczych, natomiast sześć wyjść o przekroju 16 mm² każde umożliwia precyzyjne rozdzielenie zasilania na poszczególne obwody odbiorcze. Niebieski kolor obudowy ułatwia szybką identyfikację toru neutralnego (N) w instalacji, co znacząco podnosi standardy bezpieczeństwa i organizacji pracy.

• Wysoka obciążalność: Prąd znamionowy wynoszący 200A zapewnia stabilną pracę w wymagających aplikacjach przemysłowych.
• Napięcie izolacji: Znamionowe napięcie izolacji na poziomie 1000V AC/DC pozwala na stosowanie bloku w nowoczesnych systemach fotowoltaicznych oraz zaawansowanej automatyce.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej przy zachowaniu pełnej funkcjonalności.
• Trwałość: Wykonanie z wysokiej jakości materiałów termoplastycznych gwarantuje odporność na wysokie temperatury i uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Blok rozdzielczy OJL200A spełnia wymagania normy IEC 60947-7-1, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji i eksploatacji. Wysoki stopień ochrony oraz odpowiednie odstępy izolacyjne zapewniają bezpieczne użytkowanie w środowisku przemysłowym.

Zastosowanie

Blok dystrybucyjny MOREK znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach wymagających niezawodnego rozdziału energii. Jest idealnym rozwiązaniem dla:

• Prefabrykacji rozdzielnic: Umożliwia estetyczne i przejrzyste ułożenie przewodów wewnątrz szaf elektrycznych.
• Systemów PV: Dzięki obsłudze napięcia 1000V DC doskonale sprawdza się w instalacjach fotowoltaicznych jako punkt zbiorczy.
• Automatyki przemysłowej: Pozwala na zasilanie wielu sterowników i modułów wykonawczych z jednego źródła głównego.
• Modernizacji instalacji: Ułatwia przejście z grubych przewodów zasilających na mniejsze przekroje bez konieczności stosowania skomplikowanych mostków.

Wskazówki Montażowe

Montaż bloku OJL200A jest intuicyjny i szybki, co skraca czas prac instalacyjnych. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co zapewnia stabilne osadzenie w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. W przypadku stosowania przewodów aluminiowych zaleca się użycie pasty stykowej zapobiegającej utlenianiu się powierzchni metalu. Przezroczysta lub zdejmowana pokrywa (zależnie od konfiguracji) umożliwia łatwą inspekcję wizualną stanu połączeń bez konieczności demontażu całego modułu.

FAQ

1. Czy blok OJL200A może być stosowany z przewodami aluminiowymi?
Tak, zaciski bloku są przystosowane do współpracy zarówno z przewodami miedzianymi (Cu), jak i aluminiowymi (Al), co czyni go niezwykle uniwersalnym komponentem.

2. Jakie jest maksymalne napięcie pracy tego bloku?
Blok rozdzielczy jest certyfikowany do pracy przy napięciu znamionowym do 1000V AC/DC, co pozwala na jego wykorzystanie w szerokim spektrum instalacji energetycznych.

3. Czy kolor niebieski ma znaczenie techniczne?
Kolor niebieski jest standardowo przyjęty w elektrotechnice do oznaczania torów neutralnych (N), co ułatwia orientację w rozdzielnicy i minimalizuje ryzyko błędów podczas montażu lub serwisu.
