Blok rozdzielczy OJL135A in Al/Cu 1x10/1x35 out Cu 2x10/4x16mm2 niebieski MAB1135B10 | MAB1135B10 Morek

Opis i Kluczowe Cechy

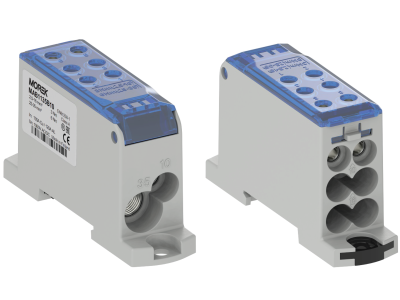

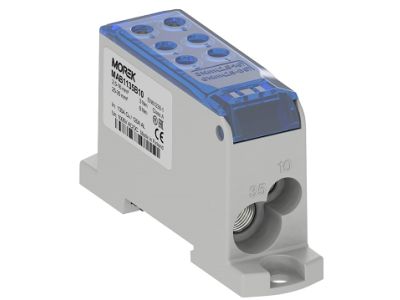

Blok rozdzielczy OJL135A marki MOREK w kolorze niebieskim to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Urządzenie charakteryzuje się uniwersalnością materiałową, umożliwiając bezpieczne łączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Przekrój wejściowy pozwala na podłączenie jednego przewodu o przekroju od 2,5 mm² do 35 mm² oraz dodatkowego wejścia pomocniczego 2,5-10 mm², co zapewnia elastyczność w projektowaniu zasilania głównego. Po stronie wyjściowej blok oferuje dwa zaciski o przekroju 2,5-10 mm² oraz cztery zaciski o przekroju 2,5-16 mm², co pozwala na efektywną dystrybucję energii do wielu obwodów odbiorczych.

• Wysoka wytrzymałość napięciowa: Urządzenie jest przystosowane do pracy w instalacjach o napięciu znamionowym izolacji wynoszącym aż 1000V AC/DC, co czyni je idealnym wyborem dla nowoczesnych systemów fotowoltaicznych oraz przemysłowych.
• Prąd znamionowy 135A: Solidna konstrukcja pozwala na stabilne przewodzenie prądu o natężeniu do 135A, minimalizując ryzyko przegrzania styków.
• Kompaktowa obudowa: Niebieski kolor obudowy ułatwia identyfikację torów neutralnych w rozdzielnicy, zwiększając przejrzystość instalacji.

Zgodność z Normami

Blok dystrybucyjny OJL135A został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Produkt spełnia wymagania normy EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną zacisków. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnic i szaf sterowniczych.

Zastosowanie

Dzięki swojej wszechstronności, blok MOREK MAB1135B10 znajduje szerokie zastosowanie w sektorze elektroenergetycznym. Jest niezastąpiony w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału zasilania na poszczególne sekcje zabezpieczeń.
• Systemach OZE: W instalacjach fotowoltaicznych pracujących przy wysokich napięciach DC.
• Automatyce przemysłowej: Do porządkowania okablowania w szafach sterowniczych, gdzie wymagana jest wysoka gęstość upakowania komponentów.
• Modernizacjach instalacji: Umożliwia łatwe przejście z przewodów aluminiowych na miedziane bez ryzyka korozji elektrochemicznej dzięki specjalnemu cynowaniu zacisków.

Wskazówki Montażowe

Montaż bloku OJL135A jest szybki i intuicyjny, co doceni każdy instalator dbający o czas i estetykę pracy. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35) za pomocą zatrzasku, ale posiada również otwory montażowe pozwalające na przykręcenie go bezpośrednio do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia żył przewodu. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co dodatkowo zwiększa trwałość połączenia.

FAQ

• Czy blok można stosować z przewodami aluminiowymi? Tak, konstrukcja zacisków pozwala na bezpieczne łączenie przewodów Al i Cu.
• Jaki jest stopień ochrony tego bloku? Blok posiada stopień ochrony IP20, co zapewnia zabezpieczenie przed przypadkowym dotknięciem części pod napięciem palcem.
• Czy kolor niebieski ma znaczenie funkcjonalne? Tak, w standardowych instalacjach kolor niebieski jest dedykowany dla przewodów neutralnych (N), co ułatwia późniejszą konserwację i diagnostykę układu.
