Blok rozdzielczy odgałęźny, SCB 25-Cu, Cu 80110 SIMBLOCK zielony | 81503005 Simet

Opis i Kluczowe Cechy

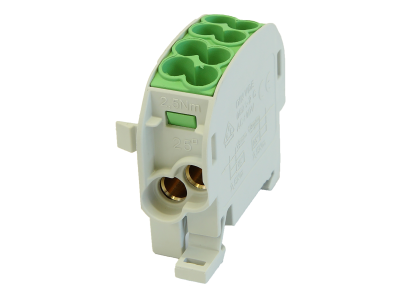

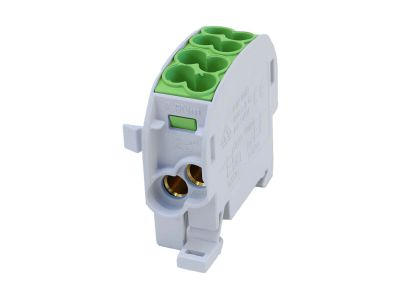

Blok rozdzielczy odgałęźny SCB 25-Cu z serii SIMBLOCK to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej wewnątrz rozdzielnic i szaf sterowniczych. Produkt charakteryzuje się solidną konstrukcją, która umożliwia bezpieczne i trwałe połączenie przewodów miedzianych o przekroju znamionowym do 25 mm². Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych w kolorze zielonym, blok ten idealnie nadaje się do identyfikacji konkretnych obwodów lub pełnienia funkcji ochronnych w systemach zasilania.

• Wysoka obciążalność prądowa: Konstrukcja bloku pozwala na stabilną pracę pod dużym obciążeniem, co jest kluczowe w wymagających instalacjach przemysłowych.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej, co ułatwia organizację przestrzeni wewnątrz rozdzielnicy.
• Trwałość połączeń: Zastosowane zaciski śrubowe gwarantują stały docisk przewodu, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Estetyka i porządek: Wyraźny zielony kolor obudowy ułatwia szybką identyfikację wizualną sekcji rozdzielczej przez służby utrzymania ruchu.

Zgodność z Normami

Blok rozdzielczy SCB 25-Cu został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia on wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do stosowania w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Produkt posiada certyfikację CE, co gwarantuje zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz w rozdzielniach głównych i obiektowych. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba rozgałęzienia głównego toru zasilającego na kilka mniejszych obwodów odbiorczych. Blok SCB 25-Cu jest dedykowany do współpracy z przewodami miedzianymi (Cu), zapewniając niską rezystancję przejścia i minimalne straty energii. Idealnie sprawdza się w budownictwie przemysłowym, komercyjnym oraz w zaawansowanych systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż bloku rozdzielczego SIMBLOCK powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Montaż na szynie: Blok jest przystosowany do szybkiego zatrzaskiwania na standardowej szynie montażowej DIN TH35, co znacząco skraca czas instalacji.
• Przygotowanie przewodów: Przed umieszczeniem przewodu w zacisku należy zdjąć izolację na odpowiedniej długości, dbając o to, aby żyła nie była uszkodzona. W przypadku linek zaleca się stosowanie tulejek zaciskowych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę dokręcania śrub zaciskowych. Użycie odpowiedniego momentu obrotowego (zgodnie z dokumentacją techniczną) zapobiega uszkodzeniu gwintu oraz gwarantuje optymalny styk elektryczny.
• Weryfikacja: Po zakończeniu montażu należy wykonać test pociągnięcia, aby upewnić się, że wszystkie przewody są trwale osadzone w bloku.

FAQ

• Czy blok SCB 25-Cu może być stosowany z przewodami aluminiowymi? Nie, model ten jest dedykowany wyłącznie do przewodów miedzianych (Cu). Do przewodów aluminiowych należy stosować bloki ze specjalną powłoką stykową i pastą stykową.
• Jaki jest stopień ochrony tego bloku? Blok zapewnia stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem, jednak powinien być montowany wewnątrz obudów zapewniających dodatkową ochronę przed pyłem i wilgocią.
• Czy można łączyć bloki w większe zestawy? Tak, konstrukcja serii SIMBLOCK pozwala na estetyczne i funkcjonalne zestawianie wielu modułów obok siebie na szynie DIN.
