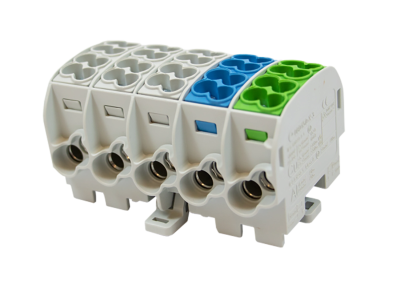

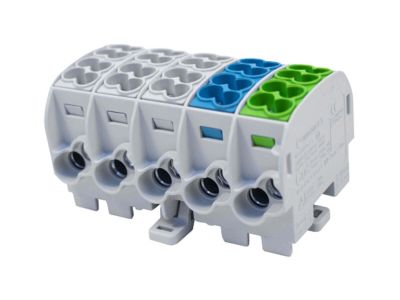

Blok rozdzielczy odgałęźny SCB 25-5X Al/Cu 80150 SIMBLOCK sza/nie/zie | 81500020 Simet

Opis i Kluczowe Cechy

Blok rozdzielczy odgałęźny SCB 25-5X z serii SIMBLOCK to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Produkt charakteryzuje się uniwersalnością materiałową, umożliwiając bezpieczne i trwałe połączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al). Konstrukcja bloku opiera się na pięciu polach przyłączeniowych, co pozwala na przejrzyste zarządzanie obwodami wewnątrz rozdzielnicy. Obudowa wykonana z wysokiej jakości tworzywa sztucznego w kolorystyce szaro-niebiesko-zielonej ułatwia identyfikację faz oraz przewodów neutralnych i ochronnych. Zaciski śrubowe zapewniają wysoką siłę docisku, co minimalizuje rezystancję przejścia i zapobiega przegrzewaniu się punktów styku przy dużych obciążeniach prądowych.

• Możliwość łączenia przewodów Al/Cu o przekroju do 25 mm².
• Kompaktowa budowa oszczędzająca miejsce na szynie montażowej.
• Wyraźne kodowanie kolorystyczne dla łatwej identyfikacji sekcji.
• Wysoka odporność termiczna i mechaniczna obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Blok rozdzielczy SCB 25-5X spełnia wymagania normy PN-EN 60947-7-1, co gwarantuje jego niezawodność w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Zastosowane materiały izolacyjne są wolne od halogenów i posiadają odpowiednią klasę palności, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiektach przemysłowych i komercyjnych. Certyfikacja CE potwierdza dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami unijnymi.

Zastosowanie

Blok SIMBLOCK znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagany jest podział zasilania na mniejsze obwody odbiorcze. Jest idealnym rozwiązaniem do szaf sterowniczych, rozdzielnic głównych oraz podrozdzielnic w budownictwie wielorodzinnym i obiektach przemysłowych. Dzięki możliwości pracy z przewodami aluminiowymi, blok ten jest często wybierany podczas modernizacji starszych instalacji lub w miejscach, gdzie stosuje się kable zasilające Al o większych przekrojach. Doskonale sprawdza się w systemach automatyki budynkowej oraz w rozdzielnicach zasilających parki maszynowe.

Wskazówki Montażowe

Montaż bloku rozdzielczego SCB 25-5X odbywa się na standardowej szynie montażowej DIN TH35, co zapewnia szybką i stabilną instalację. Przed przystąpieniem do montażu należy upewnić się, że końcówki przewodów są odpowiednio przygotowane – w przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty stykowej. Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby zapewnić optymalny kontakt elektryczny bez ryzyka uszkodzenia gwintu lub struktury przewodu. Połączenia powinny być okresowo sprawdzane pod kątem stabilności, szczególnie w instalacjach narażonych na wibracje.

FAQ

• Czy blok SCB 25-5X wymaga stosowania tulejek zaciskowych? Tak, w przypadku stosowania przewodów typu linka zaleca się użycie tulejek cienkościennych, aby zapobiec rozwarstwianiu się drucików i zapewnić pewny docisk w zacisku.
• Czy można mieszać przewody miedziane i aluminiowe w jednym bloku? Tak, konstrukcja zacisków Al/Cu pozwala na bezpieczne łączenie obu typów przewodów, pod warunkiem zachowania odpowiednich procedur przygotowania końcówek aluminiowych.
• Jaki jest stopień ochrony tego bloku? Blok posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, i jest przeznaczony do montażu wewnątrz obudów lub rozdzielnic.
