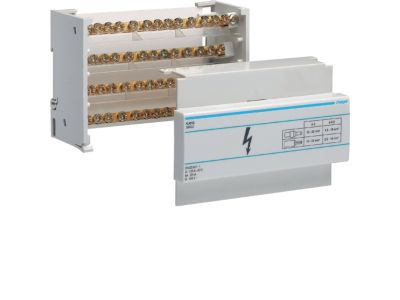

Blok rozdzielczy In=125A 4P 29kA 1x35/1x25+10x16 | KJ01C Hager

Opis i Kluczowe Cechy

Blok rozdzielczy KJ01C o prądzie znamionowym 125 A i liczbie biegunów 4P został zaprojektowany do bezpiecznego i przejrzystego rozprowadzania energii w rozdzielnicach modułowych. Dzięki zdolności zwarciowej 29 kA radzi sobie z dużymi prądami zwarciowymi, minimalizując ryzyko uszkodzenia instalacji. Konfiguracja zacisków (1×35 mm² + 1×25 mm² + 10×16 mm²) umożliwia elastyczne podłączenie przewodów o różnych przekrojach.

• Prąd znamionowy 125 A: Pozwala na zasilanie obwodów o wysokim poborze mocy przy zachowaniu rezerwy obciążeniowej.
• Zdolność zwarciowa 29 kA: Wytrzymuje wysokie prądy zwarciowe, chroniąc dalszą część instalacji przed uszkodzeniem.
• Konfiguracja zacisków 1×35 + 1×25 + 10×16 mm²: Umożliwia przyłączenie jednej linii głównej o dużym przekroju oraz rozgałęzienie na kilkanaście odbiorów o mniejszym przekroju.
• 4 bieguny (4P): Zapewnia rozłączanie wszystkich faz i przewodu neutralnego – niezbędne w układach trójfazowych z pełną ochroną.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych bez użycia narzędzi.

Zgodność z Normami

Blok rozdzielczy KJ01C został wyprodukowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. Montaż i eksploatacja zgodne z przepisami Prawa Budowlanego oraz normą PN-IEC 60364.

Zastosowanie

Blok rozdzielczy sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne rozgałęzienie linii zasilającej na wiele obwodów odbiorczych. Idealny do obiektów przemysłowych, budynków użyteczności publicznej oraz domów jednorodzinnych z rozbudowaną instalacją.

• Rozprowadzanie napięcia z jednego źródła do kilkunastu odbiorników w szafach rozdzielczych.
• Zasilanie kilku mniejszych rozdzielnic podrzędnych z jednej linii głównej.
• Podłączenie sterowników, styczników, przekaźników i innych urządzeń w rozdzielnicach automatyki.
• Rozbudowa instalacji o nowe obwody bez konieczności stosowania dodatkowych listew zaciskowych.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Blok montuje się na szynie TH35 (DIN) w rozdzielnicy głównej. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i zabezpieczeniami nadprądowymi. Moment dokręcania zacisków należy stosować zgodnie z danymi producenta (zwykle 2–3 Nm dla mniejszych przekrojów, dla 35 mm² – ok. 4 Nm). Przed podłączeniem sprawdź, czy izolacja przewodów nie jest uszkodzona.

FAQ

• Jaka jest maksymalna liczba przewodów, które można podłączyć? Blok wyposażono w jeden zacisk o przekroju 35 mm², jeden o przekroju 25 mm² oraz dziesięć zacisków o przekroju 16 mm². Łącznie można podłączyć do 12 przewodów.
• Czy blok nadaje się do montażu w warunkach wilgotnych? Standardowe bloki rozdzielcze przeznaczone są do instalacji wewnętrznych w suchych pomieszczeniach (stopień ochrony IP20). W przypadku wilgotnych pomieszczeń należy zastosować obudowę o wyższym IP.
• Czy mogę wykorzystać wszystkie zaciski jednocześnie? Tak, wszystkie zaciski mogą być używane równocześnie, pod warunkiem że łączny prąd obciążenia nie przekroczy prądu znamionowego bloku (125 A). Należy uwzględnić również obciążalność poszczególnych przewodów.
